KB50V氣動V型調節閥是以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。通過配套電氣閥門定位器輸入4-20mA電流信號，改變閥芯的旋轉角度（0-90°任意角度），實現調節控制流量等參數。控制精確、體積小、重量輕、流阻小、流量系數大，結構簡單、密封性能好。是真正的高效率進行控制工藝狀況的一種閥門。
EB50V進口氣動V型調節球閥參數
|
公稱通徑 DN(mm) |
DN15~DN500 |
|
允許壓差(MPa) |
≤公稱壓力 |
|
閥體形式 |
二片式 |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4 10MPa；ANSI 150、300LB 600LB |
|
連接形式 |
法蘭式 對夾式 |
|
密封填料 |
PTFE、PPL 柔性石墨填料等 |
|
閥芯形式 |
V型球體閥芯 |
|
流量特性 |
近似百分比特性 |
|
動作范圍 |
0～90° |
|
泄露量Q |
按API598，小于額定KV0.01% |
|
基本誤差 |
±1% |
|
回差 |
±1% |
|
死區 |
≤1%(可調) |
|
可調范圍 |
250：1 |
|
配置執行機構 |
可配MSD MSR等系列氣動執行機構 |
|
控制方式 |
開關型(開關兩位控制)、調節型(4～20mA控制) |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)” |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

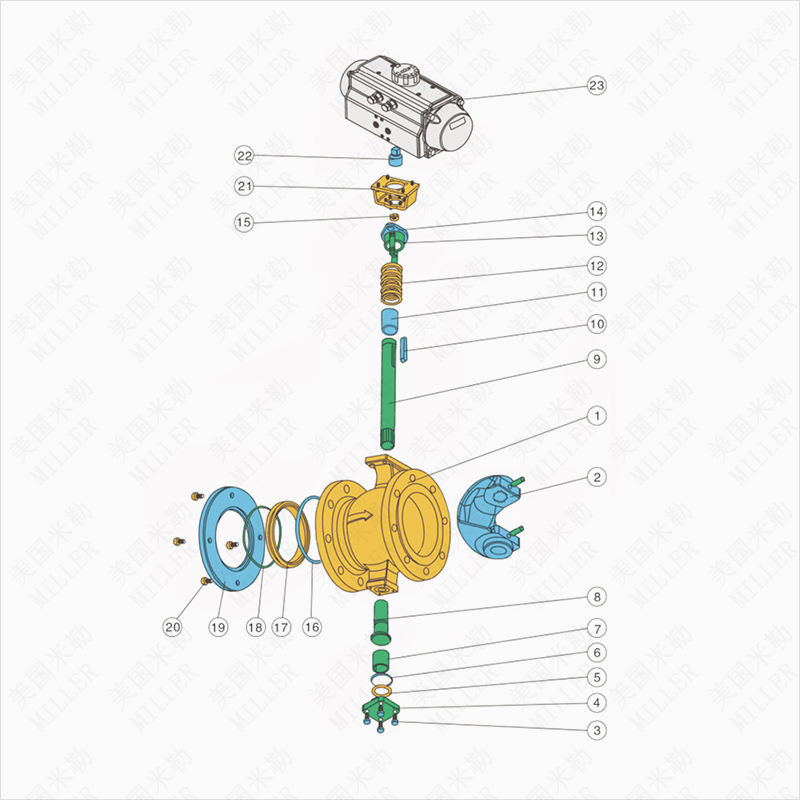

EB50V進口氣動V型調節球閥零部件
|
序號 |
名稱 |
材料 |
||
|
1 |
閥體 |
WCB |
CF8 |
CF8M |
|
2 |
閥芯 |
CF8表面鍍硬鉻 |
CF8表面鍍硬鉻 |
CF8M表面鍍硬鉻 |
|
3 |
圓柱銷 |
304 |
304 |
316 |
|
4 |
閥座 |
304堆焊硬質合金 |
304堆焊硬質合金 |
316 |
|
5 |
彈簧 |
316 |
316 |
316 |
|
6 |
0型圈 |
氟橡膠 |
氟橡膠 |
氟橡膠 |
|
7 |
自潤滑軸承 |
304+PTFE |
304+PTFE |
316+PTFE |
|
8 |
下閥桿 |
20Cr13 |
304 |
316 |
|
9 |
O型圈 |
氟橡膠 |
氟橡膠 |
氟橡膠 |
|
10 |
后壓蓋 |
WCB |
CF8 |
CF8M |
|
11 |
環墊 |
PTFE |
PTFE |
PTFE |
|
12 |
調節墊片 |
PTFE |
PTFE |
PTFE |
|
13 |
平墊片 |
Q235 |
304 |
304 |
|
14 |
螺栓 |
25 |
304 |
304 |
|
15 |
雙頭螺柱 |
25 |
304 |
304 |
|
16 |
自潤滑軸承 |
304+PTFE |
304+PTFE |
316+PTFE |
|
17 |
平鍵 |
20Cr13 |
304 |
316 |
|
18 |
下填料 |
PTFE |
PTFE |
PTFE |
|
19 |
中填料 |
PTFE |
PTFE |
PTFE |
|
20 |
上填料 |
PTFE |
PTFE |
PTFE |
|
21 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
|
22 |
螺母 |
35 |
304 |
304 |
|
23 |
上閥桿 |
20Cr13 |
304 |
316 |

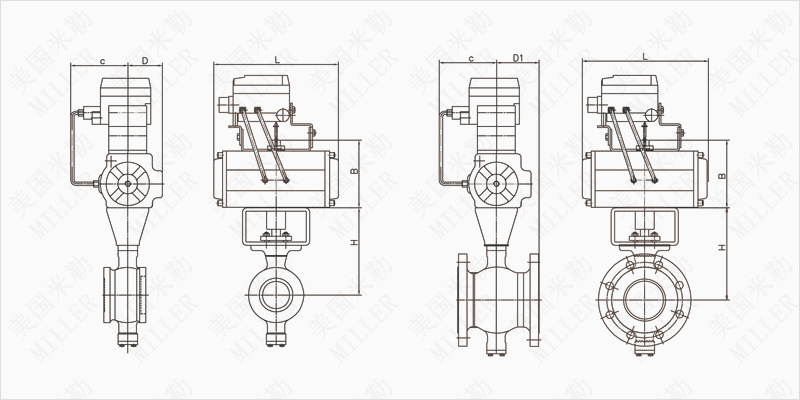

EB50V進口氣動V型調節球閥外形尺寸
|
公稱壓力PN |
公稱通徑DN（mm） |
尺寸（mm） |
|||||||||
|
L |
D |
K |
d |
b |
z-d0 |
Ws |
Hs |
Hw |
Hd |
||
|
1.6MPa |
50 |
124 |
165 |
125 |
100 |
16 |
4-φ18 |
230 |
164 |
260 |
310 |
|
65 |
145 |
185 |
145 |
120 |
18 |
4-φ18 |
250 |
180 |
275 |
330 |
|
|
80 |
165 |
200 |
160 |
135 |
20 |
8-φ18 |
300 |
200 |
300 |
360 |
|
|
100 |
194 |
220 |
180 |
155 |
20 |
8-φ18 |
320 |
235 |
335 |
390 |
|
|
125 |
210 |
250 |
210 |
185 |
22 |
8-φ18 |
400 |
260 |
355 |
405 |
|
|
150 |
229 |
285 |
240 |
210 |
24 |
8-φ23 |
500 |
280 |
375 |
440 |
|
|
200 |
243 |
340 |
295 |
265 |
26 |
12-φ23 |
800 |
320 |
410 |
470 |
|
|
250 |
297 |
405 |
355 |
320 |
30 |
12-φ25 |
1000 |
355 |
485 |
550 |
|
|
300 |
338 |
460 |
410 |
375 |
30 |
12-φ25 |
1200 |
400 |
530 |
595 |
|
|
1.6MPa |
50 |
124 |
165 |
125 |
100 |
20 |
4-φ18 |
230 |
164 |
260 |
310 |
|
65 |
145 |
185 |
145 |
120 |
22 |
8-φ18 |
250 |
180 |
275 |
330 |
|
|
80 |
165 |
200 |
160 |
135 |
22 |
8-φ18 |
300 |
200 |
300 |
360 |
|
|
100 |
194 |
230 |
190 |
160 |
24 |
8-φ23 |
320 |
235 |
335 |
390 |
|
|
125 |
210 |
270 |
220 |
188 |
28 |
8-φ25 |
400 |
260 |
355 |
405 |
|
|
150 |
229 |
300 |
250 |
218 |
30 |
8-φ25 |
500 |
280 |
375 |
440 |
|
|
200 |
243 |
360 |
310 |
278 |
34 |
12-φ25 |
800 |
320 |
410 |
470 |
|
|
250 |
297 |
425 |
370 |
332 |
36 |
12-φ30 |
1000 |
355 |
485 |
550 |
|
|
300 |
338 |
485 |
430 |
390 |
40 |
16-φ30 |
1200 |
400 |
530 |
595 |
|
