進口球閥

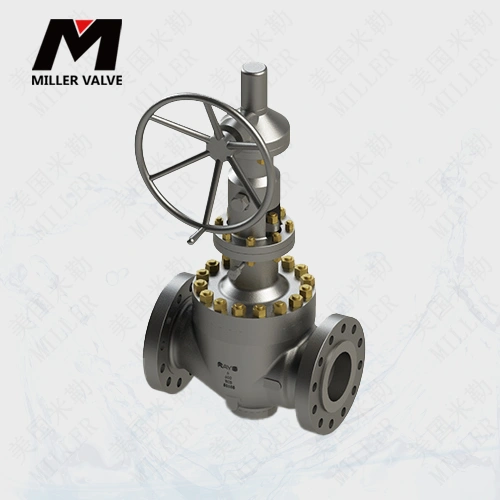

進口軌道球閥

發布時間：2022-09-09 14:58:00 作者：美國MILLER米勒

美國米勒軌道球閥是一款創新型以頂裝式設計的MILLER(單閥座提升閥桿式)球閥可以實現對流體雙方向的嚴密關斷，在流體壓力來自推動閥球壓向閥座的方向時，所有的壓差會使閥球緊緊壓向閥座。閥球密封表面首先與閥座內的軟性密封材料接觸，然后隨著閥球繼續壓緊閥座，閥座內包裹著軟性密封材料的金屬唇會形成次級金屬密封。當流體壓力來自推動閥球遠離閥座端時，閥門實現嚴密關斷的原理如下(如圖所示)。閥球的中心線到耳軸底部的距離與閥體（閥座）中心線到耳軸底部的距離的公差被嚴格控制。耳軸底部的形狀被加工成圓球面，半徑為R。當閥門關閉時，閥桿下降，閥桿底部的楔型面如圖所示給閥球施加了推力。閥球在閥桿的作用力下被壓向閥座時，閥球的中心線和閥座的中心線仍然保持一致，因為耳軸底部的形狀使閥球?qū)嶋H上是滾動壓向閥座。因此，閥球密封面壓向閥座的力量是均勻一致的，首先與軟密封材料接觸，然后可靠地接觸到金屬密封唇。手輪的力量可以通過閥桿底部的一定的楔型角度傳遞足夠的推力給閥球以此達到在全壓差情況下的嚴密密封效果。MILLER閥門的閥球在旋轉時與閥座完全沒有接觸。因為在轉動前閥球已脫離閥座。顯然，閥球上與閥座不接觸的部分不會影響密封或損傷密封，也不會在閥門操作中產生額外的阻力而需要執行機構克服。所以，只有在閥門關閉時與閥座接觸的部分才需要有足.夠的耐腐蝕性租抗磨損性能以保證閥門長壽命的密封效果。另一個寫MILLER閥門長時間嚴密密封緊密相關的因素是，當閥球旋轉后，其壓向閥座的壓力取決孑手輪或執行機構的分量不超過最大允許值)。所以執行機構的力量即便在閥座因為管線內雜質或其他因素損傷的情況下仍然可以提供良好的密封，而不像其他球閥只能靠修理閥門或忍受泄漏的存在。

進口軌道球閥參數

公稱通徑：DN25-DN700(1"-28")	公稱壓力：1.6Mpa-42Mpa(150LB-2500LB)
適用溫度：-196℃~425℃	適用介質：水、油、氣、酸、烷、烴類等及不潔介質
閥體材質：碳鋼、不銹鋼、合金鋼	球體材質：不銹鋼、鍛不銹鋼
密封面：合金鋼、硬質合金	閥桿材質：鉻不銹鋼、鉻錳鋼
連接方式：法蘭連接	防火要求: API 6FA；API 607
設計標準：ASME B16.34；API 6D；GB/T 19672	結構長度：ANSI B16.10；API 6D；GB12221
法蘭尺寸：ASME B16.5；GB/T 9113；HG/T 20592	試驗標準：API 598；API 6D；GB/T13927

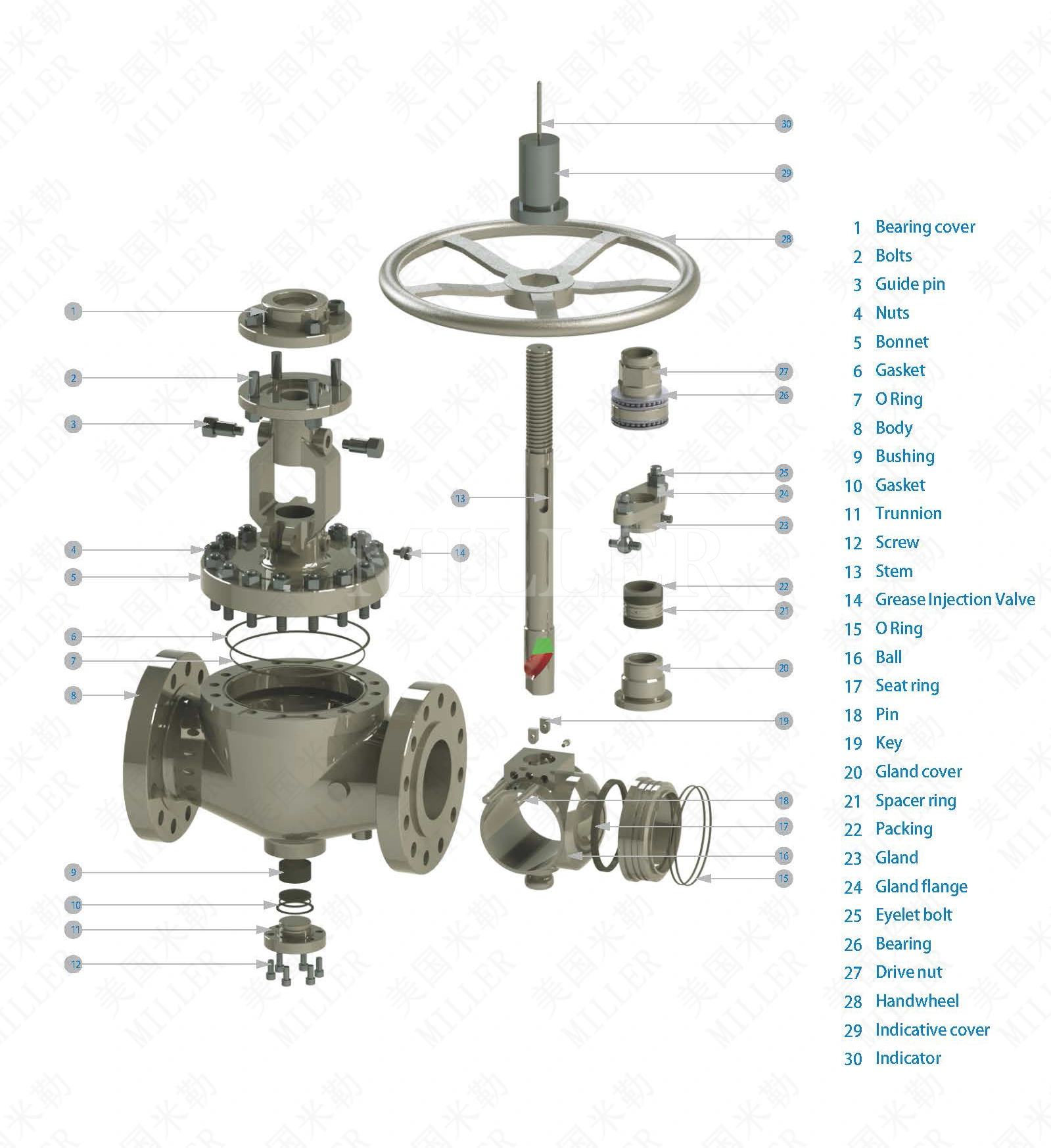

進口軌道球閥零部件

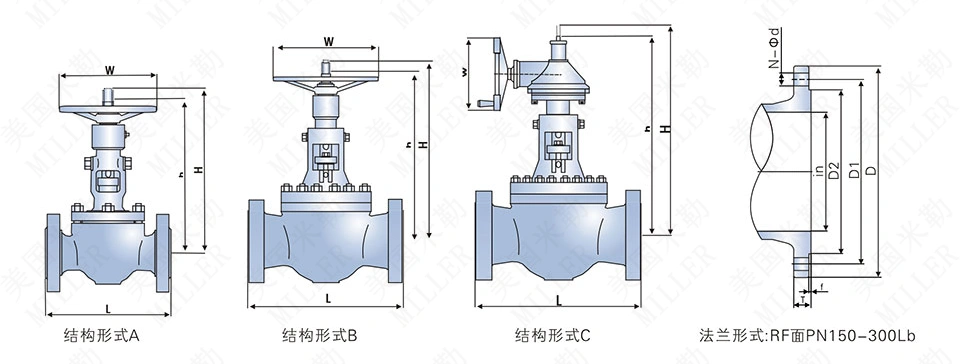

進口軌道球閥連接尺寸


150LB
DN	25	40	50	65	80	100	150	200	250	300	350	400	450	500
In	1"	1 1/2"	2"	2 1/2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
結構	A	A	A	A	A	B	B	B	C	C	C	C	C	C
L	216	216	216	241	282	305	403	502	673	762	825	902	991	991
H	285	325	345	385	445	485	620	710	850	1050	1230	1520	1610	1680
h	255	290	305	340	400	430	560	630	770	970	1130	1400	1470	1520
W	160	200	200	250	250	300	350	450	350	400	450	600	650	700
