美國米勒KB50G系列氣動固定球閥是美國米勒閥門公司按照API 6 D標準生產的一款以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。采用上下間桿固定間芯(軸支式和可動密封座設計，關閉時， 在介質壓力的作用下，球體不會產生位移，工作更穩定。進口氣動固定式球閥通常與球體連接在起的上下軸上， 裝有滾動越承，或骨動軸承，以成少自無時軸領產生的摩力，減小操作力矩，可以滿足客戶的各種工況使用。
進口氣動固定式球閥參數
|
公稱通徑 DN(mm) |
DN50~DN2000 |
|
允許壓差(MPa) |
≤公稱壓力 |
|
閥體形式 |
二片式 |
|
公稱壓力 |
PN1.6~42 MPa；ANSI 150~2500LB |
|
連接形式 |
法蘭式 |
|
密封填料 |
PTFE、PPL 柔性石墨填料等 |
|
閥芯形式 |
O型球體閥芯 |
|
流量特性 |
近似快開特性 |
|
動作范圍 |
0～90° |
|
泄露量Q |
按API598，小于額定KV0.01% |
|
基本誤差 |
±1% |
|
回差 |
±1% |
|
死區 |
≤1%(可調) |
|
可調范圍 |
250：1 |
|
配置執行機構 |
可配MSD MSR等系列氣動執行機構 |
|
控制方式 |
開關型(開關兩位控制)、調節型(4～20mA控制) |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)” |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

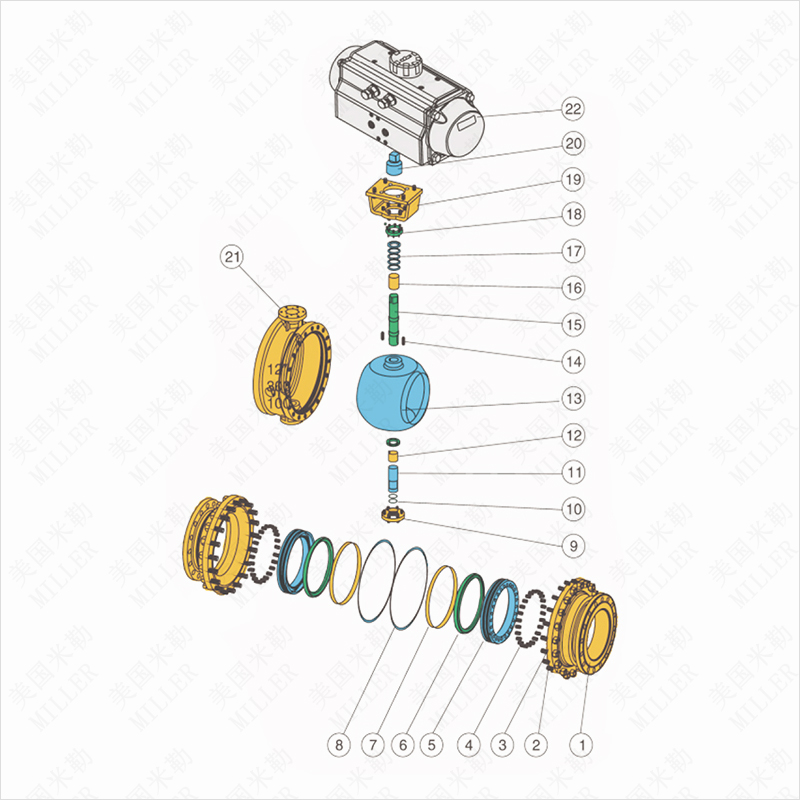

進口氣動固定式球閥零部件
| NO. |
Parts names |
Materials | ||
| c | p | R | ||
| 1 | L/R Body | WCB | SCS13 | SCS14 |
| 2 | BOLT | S35C | SUS304 | SUS304 |
| 3 | NUT | S35C | SUS304 | SUS304 |
| 4 | SPRING | 60Si2Mo | SUS302 | SUS316 |
| 5 | seat | SUS410 | SUS304 | SUS316 |
| 6 | SEAL RING | PTFE/NYLON/Para polyphenylene/Cemented carbide | ||
| 7 | o ring | Rubber, fluoro rubber, | ||
| 8 | SHIM | PTFE/Graphite metal composite pad | ||
| 9 | Flange | SCPH2 | SCS13 | SCS13 |
| 10 | SHIM | SCS304 | SCS304 | SCS316 |
| 11 | UNDER STEM | SCS410 | SCS304 | SCS316 |
| 12 | bushing | PTFE COMPOSITE BEARING | ||
| 13 | BALL BODY | SCS304 | SCS304 | SCS316 |
| 14 | KEY | S35C | A276-304 | A276-304 |
| 15 | VALVE STEM | SCS410 | SCS304 | SCS316 |
| 16 | bushing | PTFE COMPOSITE BEARING | ||
| 17 | FILLER | PTFE/Flexible graphite | ||
| 19 | FILLER COVER | SCPH2 | SCS13 | SUS316 |
| 18 | Bracket | S35C | SUS304 | SUS304 |
| 19 | CONNECTING CORE | WCB | SCS13 | SCS13 |
| 21 | VALVE BODY | WCB | SCS13 | SCS14 |
| 22 | pneumatic actuator | MHQ series | ||

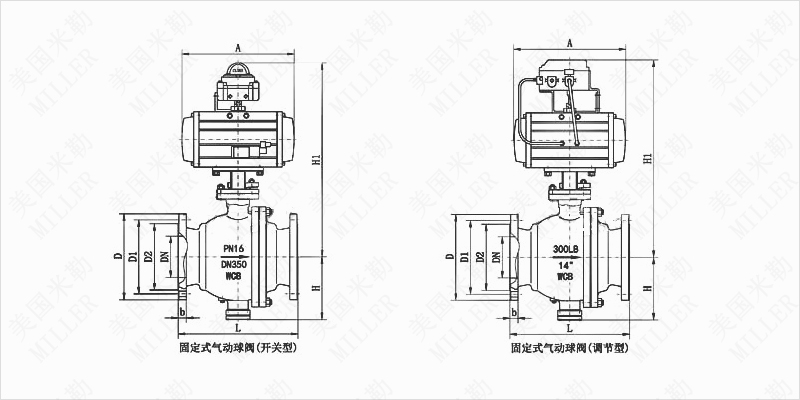

進口氣動固定式球閥外形尺寸
|
公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
H |
- |
- |
- |
- |
- |
- |
335 |
385 |
430 |
470 |
590 |
700 |
780 |
950 |
|
H1 |
根據所配執行機構而定，配置執行器不同，連接尺寸也不同 |
|||||||||||||
|
A |
||||||||||||||
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
705 |
840 |
910 |
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
650 |
770 |
840 |
|
D2 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
435 |
485 |
608 |
718 |
788 |
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
12-26 |
12-30 |
12-34 |
12-41 |
12-41 |
