美國米勒KB50G系列高壓氣動球閥也叫氣動高壓鍛鋼球閥。是一種閥體采用鍛造工藝加工而成，提高了材料的強度，避免鑄件的氣孔，沙眼等缺陷。密封圈采用尼龍材料，比聚四氟乙烯承受壓力更高，使用壽命長，密封性好。高壓氣動球閥即使在高壓工作壓力下，也能夠保持閥門結構的抗壓均勻性。廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
進口氣動高壓球閥參數
|
公稱通徑 DN(mm) |
DN15~DN200 |
|
允許壓差(MPa) |
≤公稱壓力 |
|
閥體形式 |
一片式 |
|
公稱壓力 |
PN1.6、~42MPa；ANSI 150~2500LB |
|
連接形式 |
法蘭式 焊接式 |
|
密封填料 |
PTFE、PPL 柔性石墨填料等 |
|
閥芯形式 |
O型球體閥芯 |
|
流量特性 |
近似快開特性 |
|
動作范圍 |
0～90° |
|
泄露量Q |
按API598，小于額定KV0.01% |
|
基本誤差 |
±1% |
|
回差 |
±1% |
|
死區 |
≤1%(可調) |
|
可調范圍 |
250：1 |
|
配置執行機構 |
可配MSD MSR等系列氣動執行機構 |
|
控制方式 |
開關型(開關兩位控制)、調節型(4～20mA控制) |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)” |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

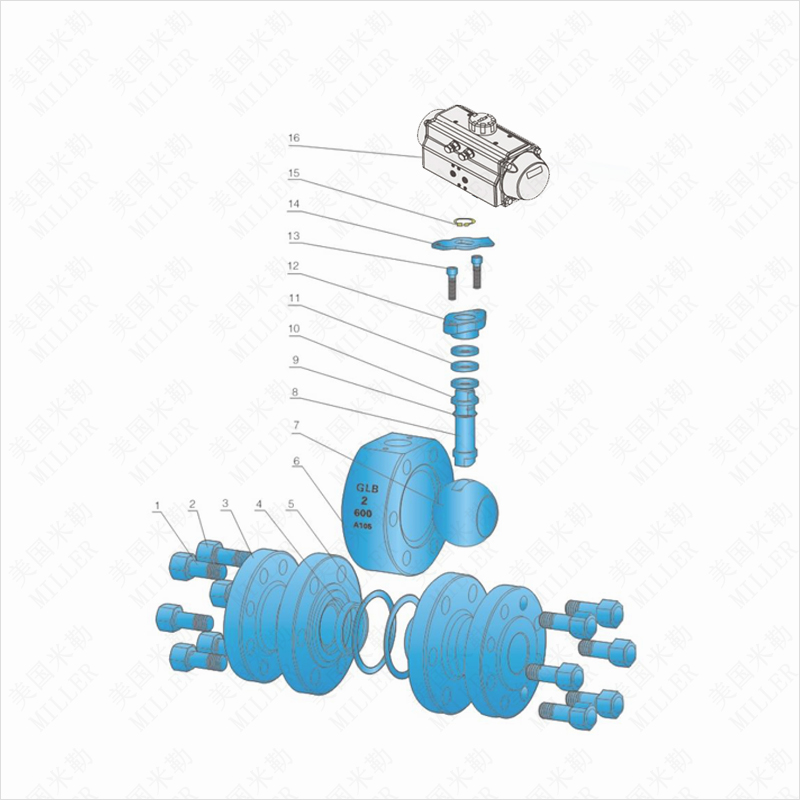

進口氣動高壓球閥零部件
|
序號 No. |
零件名稱 Accessoryname |
材質 Material |
序號 No. |
零件名稱 Accessory name |
材質 Material |
|
ASTM |
ASTM |
||||
|
1 |
墊片Gasket |
柔性石墨+不銹鋼 Flexible graphite+stainless steel |
9 |
墊片Gasket |
PTFE |
|
2 |
閥座Seat |
PTFE |
10 |
填料墊Packing seat |
A276-410 |
|
3 |
右體Bonnet |
A105 |
11 |
填料 Packing |
柔性石墨Flexible graphite |
|
4 |
螺母Nut |
A194-2H |
12 |
填料壓蓋Gland |
A216-WCB |
|
5 |
螺柱Stud |
A193-B7 |
13 |
螺栓Bolt |
A193-B7 |
|
6 |
閥體Body |
A105 |
14 |
定位片Locating piece |
Carbon steel |
|
7 |
球體Ball* |
A105+ENP |
15 |
擋圈Ring |
AIS11566 |
|
8 |
閥桿Stem** |
A182-F6a |
16 |
氣動Pneumatic |
MSD、 MSR |
