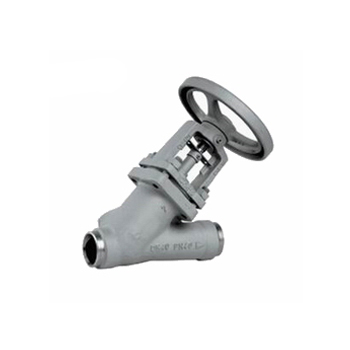

進口Y型截止閥



　　進口Y型鍛鋼截止閥產品詳情

　　進口Y形截止閥的簡單介紹Y形截止閥閥瓣與閥桿設計為一體結構,流道與管道成一斜線,閥座密封面采用錐形結構,其優點是介質對密封面的沖刷小,不易存留雜質,減少密封面磨損和擦傷,對密封面起一定的保護作用

　　Y形截止閥閥瓣與閥桿設計為一體結構,流道與管道成一斜線,閥座密封面采用錐形結構,其優點是介質對密封面的沖刷小,不易存留雜質,減少密封面磨損和擦傷,對密封面起一定的保護作用


　　進口Y型截止閥性能規范



結構形式Structure formtion	BB-BG-OS&Y
驅動方式Driving maner	手動hand-operated
	氣動 pneumatic
設計標準 design standard	DIN3356
結構長度 face to face	DIN3202
連接法蘭 flanged ends	DIN2543-2545
試驗和檢驗 test&inspection	DIN3230

　　進口Y型截止閥技術參數



公稱壓力(MPa) nominal pressure	殼體試驗壓力(MPa) shell test	密封試驗壓力(MPa) sealing test	適用溫度(℃) suitable temp	適用介質 suitable madium
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04



　　進口Y型鍛鋼截止閥特征

　　Y型設計流通能力好;

　　整體鍛造式無泄漏

　　不旋轉閥桿可以超高溫高壓確保緊關閉壓力

　　抗擦傷性能好;

　　具有耐磨、耐高溫;

　　密封面堆焊,抗擦傷性好,耐沖蝕;

　　閥瓣底部的球頭,對介質流動起很好的導向作用;


　　進口Y型截止閥典型應用

　　高溫高壓管道

　　電力工藝閥

　　尿素,制藥系統

　　導熱油循環系統

　　蒸汽和冷凝水

　　熱水和冷水系統

　　氨/氯氣體

　　化學熱流體

　　壓縮空氣和其它氣體

　　水/乙二醇等工業流體

　　冷卻及冷凍系統


進口Y型截止閥(內螺紋，對焊，承插焊)

　　小口徑Y(jié)形截止閥有三種閥蓋設計形式：


　　1.螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片〔316夾柔性石墨制造〕密封。特殊要求時也可采用金屬環連接.


　　2.設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。特殊要求時也可采用透焊連接。


　　3.自密封閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。


　　

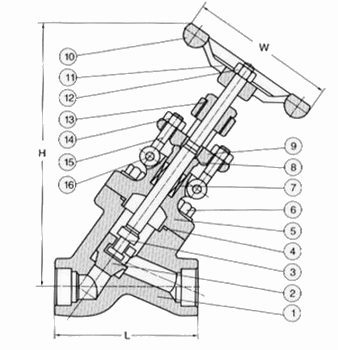

進口Y型截止閥

　　

內螺紋，對焊，承插焊		1/2"	3/4"	1"	11/4"	11/2"	2"
L	900Lb-1500Lb	140	140	140	178	178	216
	2500Lb	186	186	186	232	232	279
H(開)		333	333	332	408	406	524
W		125	125	160	160	180	200
重量	900LB-1500LB	11.2	10.5	10.1	21.0	19.6	40.4
	2500LB	12.3	11.6	10.8	28.0	26.4	43.8

進口Y型截止閥(法蘭式)

　　1.法蘭Y型截止閥通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。

　　2.內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿,另一端置于閥體和閥蓋之間構成靜密封

　　3.采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。

　　3.適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。

　　以上就是產品的各項參數、尺寸以及產品詳情，為了方便我公司生產及技術人員為您準確選型。請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
