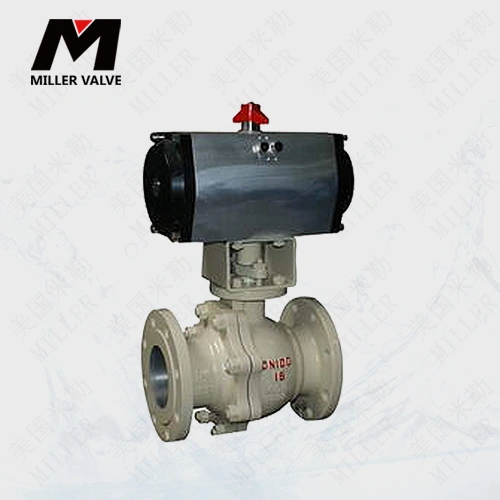

? 美國MILLER(米勒)進口襯氟O型切斷球閥是一種360度直角回轉的切斷閥，在與流體接觸的閥體內壁和閥內組件均采用高溫模壓襯氟塑工藝， 包覆一層聚全氟乙丙烯(F46)、聚四氟乙烯(PTFE)、可溶性聚四氟乙烯(PFA)等防腐蝕材料，能達到切斷腐蝕性介質與閥體外殼的接觸，具有密封性能好，動作靈敏、流體通道呈直線型，流通能力大，與二位五通電磁閥及控制箱配套使用，可實現開關控制。廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。
性能與特點
1. 耐腐蝕：幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕；
2. 流通能力大，且介質流向不受限制；
3. 密封性能好、泄漏量小：密封閥座采用聚四氟乙烯，具有可靠的密封性和自潤滑性，泄漏量低；
4. 除適用于一般的氣、液體外，更適用于高粘度以及帶有纖維狀和懸浮軟質顆粒的介質；
5. 結構簡單維修方便；
6. 配多彈簧的齒輪齒條氣動執行機構，以及角行程的電動執行機構，方便各種環境適用，是目前用量相當大的控制和切斷系統。
技術參數
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
額定流量 |
19 |
38 |
72 |
110 |
170 |
270 |
450 |
510 |
940 |
|
|
配氣動執行機構 |
雙作用 |
RP263 |
RP263 |
RP263 |
RP275 |
RP275 |
RP2100 |
RP2115 |
RP2125 |
RP2145 |
|
單作用 |
RP163 |
RP175 |
RP175 |
RP188 |
RP1100 |
RP1115 |
RP1125 |
RP1160 |
RP1190 |
|
|
配氣動執行機構 |
精小型 |
5 |
10 |
16 |
20 |
40 |
50 |
|||
|
流量特性 |
快開 |
|||||||||
|
公稱壓力（MPa） |
0.6MPa 、1.0MPa 、1.6MPa、2.5MPa 、150Lb |
|||||||||
|
球芯轉角 |
90° |
|||||||||
|
允許壓差（MPa） |
為介質工作壓力 |
|||||||||
|
允許泄漏等級 |
軟密封： VI級(或無泄漏) |
|||||||||
|
動作時間 (S) |
0.5-7 |
|||||||||
|
信號接管螺紋操作壓力 |
M10x11/400-800KPa(0.4-0.8MPa) |
|||||||||
主要性能指示
|
項目 |
技術指示 |
|
|
基本誤差(% ) |
不帶定位器 |
帶定位器 |
|
回差< (%) |
士 10 |
士1.5 |
|
死區< (%) |
8 |
1.5 |
|
漏泄量 |
6 |
0.6 |
|
允許泄漏量 |
VI級(或無泄漏) |
10-4X閥額定容量 |
|
可配附件 |
Vl級(或無泄漏) |
5x10-6x閥額定容量 |
|
額定流量KV偏差(%) |
電氣定位器或電/氣轉煥器、空氣過濾減壓器、 |
|
主要零件材質
|
名稱 |
材質 |
|
閥體、閥蓋、球芯 |
WCB 、LCB、CF8、CF8M、CF3M |
|
襯里材料 |
PO、PE、PP、F46、F4、PFA |
|
密封圈、填料 、墊片 |
聚四氟乙烯 |
|
氣動執行機構 |
組合件(件氣動說明書) |
|
電動執行機構 |
組合件(件電裝說明書) |
連接尺寸
|
外形尺寸 |
PN1.6MPa |
Class 150Lb |
|||||||||
|
DN |
W |
L |
H |
D |
K |
d |
n-Φd |
D |
K |
d |
n-Φd |
|
15 |
145 |
140 |
205 |
95 |
65 |
45 |
4-Φ14 |
89 |
60.5 |
35 |
4-Φ15 |
|
20 |
145 |
140 |
208 |
105 |
75 |
55 |
4-Φ14 |
98 |
70 |
43 |
4-Φ15 |
|
25 |
169 |
150 |
210 |
115 |
85 |
65 |
4-Φ14 |
108 |
79.5 |
51 |
4-Φ15 |
|
32 |
169 |
165 |
232 |
140 |
100 |
75 |
4-Φ18 |
117 |
89 |
64 |
4-Φ15 |
|
40 |
201 |
180 |
274 |
150 |
110 |
85 |
4-Φ18 |
127 |
98.5 |
73 |
4-Φ15 |
|
50 |
209 |
200 |
287 |
165 |
125 |
100 |
4-Φ18 |
152 |
120.5 |
92 |
4-Φ19 |
|
65 |
242 |
220 |
327 |
185 |
145 |
120 |
8-Φ18 |
178 |
139.5 |
105 |
4-Φ19 |
|
80 |
275 |
250 |
363 |
200 |
160 |
135 |
8-Φ18 |
190 |
152.5 |
127 |
4-Φ19 |
|
100 |
332 |
280 |
398 |
220 |
180 |
155 |
8-Φ18 |
229 |
190.5 |
158 |
8-Φ19 |
|
125 |
385 |
320 |
432 |
250 |
210 |
185 |
8-Φ18 |
254 |
216 |
186 |
8-Φ22 |
|
150 |
450 |
360 |
475 |
285 |
240 |
210 |
8-Φ22 |
279 |
241.5 |
216 |
8-Φ22 |
|
200 |
562 |
400 |
615 |
340 |
295 |
265 |
12-Φ22 |
343 |
298.5 |
270 |
8-Φ22 |
|
250 |
722 |
450 |
740 |
405 |
355 |
320 |
12-Φ26 |
406 |
362 |
324 |
12-Φ25 |
|
300 |
830 |
610 |
885 |
460 |
410 |
375 |
12-Φ26 |
483 |
432 |
381 |
12-Φ25 |
