進口氣動調節閥是一種常用的工業控制閥，用于控制流體（通常是液體或氣體）在管道中的流動。它的工作原理基于氣動力和流體力學原理，主要由閥體、閥盤、執行器和氣源組成。



閥體和閥盤：閥體是調節閥的主要部分，通常由金屬制成，具有進出口管道連接口。閥盤是位于閥體內部的可移動部件，可以通過旋轉或移動來調節流體的通量。



執行器：執行器是氣動調節閥的關鍵組件，它根據接收到的氣動信號來控制閥盤的位置。執行器通常由氣動活塞和驅動腔室組成。當執行器接收到氣源信號時，氣動活塞將會移動，進而帶動閥盤的位置改變。



氣源：氣源提供執行器所需的壓縮空氣。氣源通常包括一個壓縮空氣系統，通過調節閥控制空氣的壓力，并將其傳送到執行器中。

初始狀態：閥盤處于某個特定位置，允許一定的流體通過閥體。



調節信號：操作員或自動控制系統發出調節信號，該信號會傳送到執行器。調節信號可以是氣動信號，通常是氣壓信號。



執行器響應：執行器接收到調節信號后，氣動活塞會根據信號的大小和方向移動?；钊囊苿訒е麻y盤的位置改變。



流體調節：閥盤位置的改變會直接影響流體的通量。當閥盤打開時，流體通過閥體的通道增加，而當閥盤關閉時，流體通量減小。



反饋控制：一般情況下，進口氣動調節閥會配備反饋機構，用于監測閥盤的位置，并將實際位置信息傳遞給控制系統。這樣，控制系統可以根據反饋信號對執行器的輸出信號進行調整，以實現更精確的流量控制。


進口氣動調節閥具有快速響應、高精度、可靠耐用、廣泛適用、可遠程控制、良好的可調節性和穩定性等特點，使其成為工業流程控制中常用的關鍵元件之一



快速響應和高精度：由于氣動執行器的特性，進口氣動調節閥能夠實現快速的響應和高精度的流量控制。它們可以快速調整閥盤位置，以適應流體系統中的變化，從而實現準確的流量調節。



高可靠性和耐久性：進口氣動調節閥通常由高質量的材料制成，具有良好的耐腐蝕性和耐高溫性能。它們設計簡單，結構緊湊，能夠在惡劣的工作環境中長時間運行而不受損壞。



大范圍的應用：進口氣動調節閥適用于各種工業領域，包括石油化工、電力、冶金、制藥、食品加工等。它們可用于控制液體或氣體的流量、壓力和溫度等參數，滿足不同工藝過程的要求。



可遠程控制：進口氣動調節閥可以與自動控制系統集成，通過遠程信號傳輸和控制，實現遠程操作和監控。這使得操作員能夠方便地對流量進行調節，并實時監測系統狀態。



良好的可調節性和穩定性：進口氣動調節閥具有良好的可調節性，可以根據需要調整流量范圍和閥盤位置。一旦設定了所需的流量設定點，調節閥能夠穩定地維持該設定點，即使在負載變化或壓力波動的情況下也能保持穩定性。



安全性和環保性：進口氣動調節閥通常具有防爆和防火設計，以確保在危險環境中的安全操作。此外，它們也可以與環保措施和系統集成，實現對流體的精確控制，以減少能源消耗和環境污染。



進口氣動調節閥的技術參數

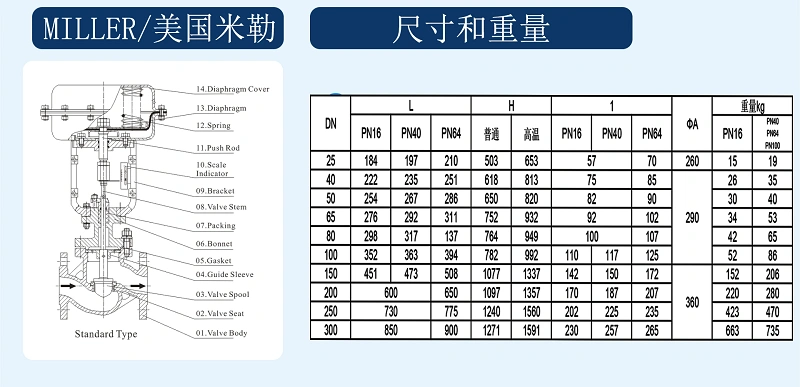

進口氣動調節閥的尺寸圖

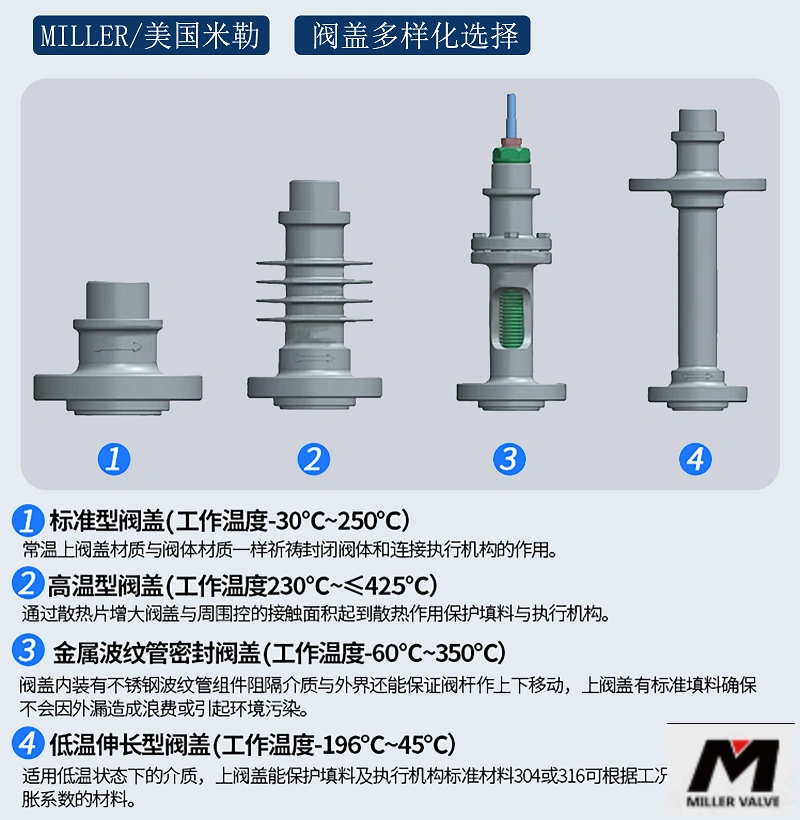

進口氣動調節閥在閥蓋方面提供了多種選擇，以滿足不同的應用需求和工藝條件。以下是一些常見的進口氣動調節閥閥蓋類型：



標準閥蓋：標準閥蓋是最常見的類型，適用于一般工業應用。它具有簡單的設計和制造工藝，易于維護和更換。



均質閥蓋：均質閥蓋也稱為奇數次球閥蓋，是一種特殊的設計，能夠提供更好的流體控制性能和穩定性。它通常采用球面設計，能夠減小流體的阻力和壓力損失。



異型閥蓋：異型閥蓋是根據特定需求設計的定制閥蓋。它可以根據工藝要求和流體特性進行個性化設計，以實現更精確的流量控制和特殊應用的要求。



高溫閥蓋：高溫閥蓋是針對高溫工藝條件設計的特殊閥蓋。它通常采用耐高溫合金材料制造，能夠承受高溫環境下的高壓和腐蝕。



低溫閥蓋：低溫閥蓋是專門用于低溫工藝條件的閥蓋。它采用低溫材料制造，具有良好的低溫密封性能和耐寒性能，以防止低溫環境下的冷卻劑泄漏。



防爆閥蓋：防爆閥蓋是用于危險環境或易燃易爆場所的閥蓋。它具有防爆設計，能夠在發生爆炸或火災時確保安全操作。



需要注意的是，具體選擇何種閥蓋類型應根據實際應用需求、工藝條件和安全要求來確定。在選擇閥蓋時，建議咨詢客服，以獲得最適合的閥蓋類型。

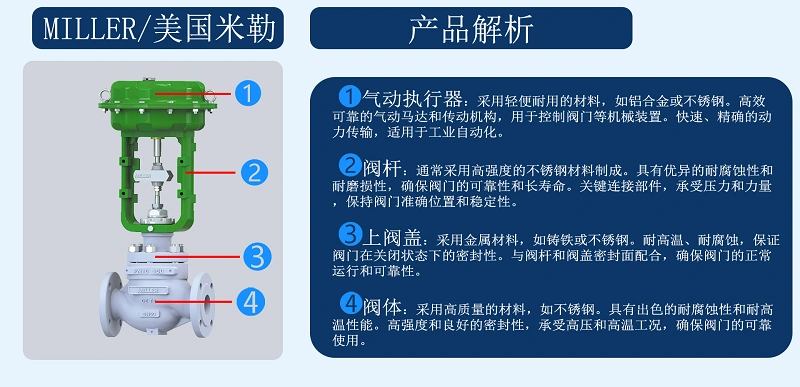

進口氣動調節閥的執行器是控制閥盤位置和流體通量的關鍵組件。它通過接收氣動信號，并將其轉換為力或運動，從而驅動閥盤的運動。以下是對進口氣動調節閥執行器的簡介：



氣動活塞執行器：氣動活塞執行器是最常見的執行器類型之一。它由氣動活塞和驅動腔室組成。當執行器接收到氣源信號時，氣源通過進入驅動腔室推動活塞的運動?；钊囊苿訉⒘鬟f給閥盤，從而改變閥盤的位置和流量。



薄膜執行器：薄膜執行器采用柔性薄膜作為驅動元件。當執行器接收到氣源信號時，氣體通過腔室中的薄膜，使其向內或向外彎曲。這種彎曲運動傳遞給閥盤，實現對流體通量的調節。



活塞桿執行器：活塞桿執行器通過將氣動信號轉換為線性運動來控制閥盤的位置。它由活塞桿和驅動腔室組成。當執行器接收到氣源信號時，氣體進入驅動腔室，推動活塞桿的線性移動?；钊麠U的運動將力傳遞給閥盤，實現流體通量的調節。



旋轉執行器：旋轉執行器主要用于旋轉式調節閥，如旋塞閥或旋轉球閥。它通過將氣動信號轉換為旋轉運動來控制閥盤的位置。旋轉執行器通常包括氣動驅動裝置和旋轉傳動裝置，通過傳遞氣源信號，使閥盤以旋轉的方式進行調節。



這些執行器類型在設計和工作原理上略有不同，但它們的共同目標是將氣源信號轉換為力或運動，以控制閥盤的位置和流體通量。具體選擇何種執行器類型應根據應用需求、流體參數和操作要求來確定。

進口氣動調節閥在工業領域的執行標準可能因國家和行業而異。以下是一些常見的國際標準和行業標準，用于指導進口氣動調節閥的設計、制造和使用：



（ISO）標準：ISO制定了多個與調節閥相關的標準，包括ISO 5211（閥門直通作動器連接界面標準）、ISO 5752（閥門面-面尺寸和公稱壓力標準）、ISO 60534（工業過程控制閥標準）等。這些標準涵蓋了閥門設計、尺寸、性能和測試等方面的要求。



（ANSI）標準：（ANSI）和美國儀器與自動化協會（ISA）制定了一系列與工業調節閥相關的標準，如ANSI/ISA 75.25.01（工業自動化系統中的控制閥標準）和ANSI/ISA 67.03（閥門執行器標準）等。



（CEN）標準：（CEN）制定了一系列歐洲標準（EN）和歐洲規范（EN ISO），其中包括與調節閥有關的標準，如EN 60534（工業過程控制閥標準）和EN 12570（閥門執行器標準）等。



行業標準：不同行業可能有特定的標準，用于指導進口氣動調節閥在特定應用領域的使用。例如，石油和天然氣行業的API標準（美國石油學會）、化學工業的DIN標準（德國標準化學會）等。

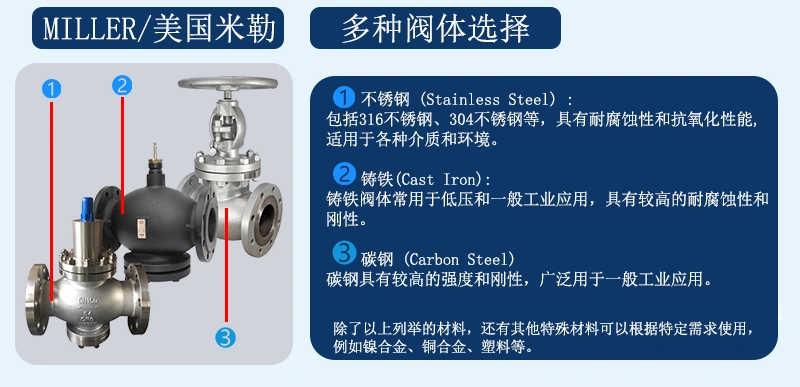

進口氣動調節閥在閥體方面提供了不同的選擇，以適應不同的應用需求和工藝條件。以下是一些常見的進口氣動調節閥閥體類型：



直通式閥體：直通式閥體是最常見和基本的類型，具有直線通道，適用于一般流體控制應用。它通常具有簡單的結構和較低的壓力損失。



角式閥體：角式閥體是具有90度轉角的閥體，適用于流體管道需要改變流向的應用。它通常用于較大流量和高壓應用，并提供較低的壓力損失。



Y型閥體：Y型閥體具有Y字形通道，適用于需要過濾或分流流體的應用。它通常用于處理液體或氣體中的固體顆粒或雜質，并可減少管道的阻力和壓力損失。



T型閥體：T型閥體具有T字形通道，適用于需要合并或分流流體的應用。它通常用于將多個管道連接到一個管道中，實現流體的混合或分配。



多通道閥體：多通道閥體具有多個通道或出口，適用于需要多個流體路徑或多個流量控制點的復雜應用。它通常用于需要多個流體流向選擇或多個流量調節的系統。



球體閥體：球體閥體具有球形內腔，適用于需要快速開關和截斷流體的應用。它通常用于需要切斷或調節流體流量的場合，并提供較低的壓力損失。



這些閥體類型在設計和結構上略有不同，以滿足不同的流體控制要求。具體選擇何種閥體類型應根據實際應用需求、流體參數和操作要求來確定。在選擇閥體類型時，建議咨詢客服，以獲得最適合的閥體類型。

進口氣動調節閥廣泛應用于各種工業領域和流體控制系統中，適用場景包括但不限于以下幾個方面：



工業流程控制：進口氣動調節閥在化工、石油、天然氣、制藥、食品和飲料等行業中被廣泛應用于流程控制系統中。它們用于調節液體、氣體或蒸汽的流量、壓力、溫度等參數，確保工藝過程的穩定性和精確性。



環保和污水處理：在環保領域，進口氣動調節閥用于處理廢水、污水和氣體排放系統中的流量和壓力控制。它們可用于控制污水處理過程中的混合、過濾、分流等操作，以及排放系統中的壓力平衡和流量調節。



力學加工和制造：在機械加工和制造行業中，進口氣動調節閥用于控制液壓和氣壓系統中的流體流量和壓力。它們可用于控制液壓系統中的液壓缸、液壓馬達和液壓泵的操作，以及氣動系統中的氣動工具和設備。



能源和電力工業：在能源和電力行業中，進口氣動調節閥被廣泛應用于控制發電廠、鍋爐、熱交換器和管道系統中的流體流量和溫度。它們用于調節蒸汽、燃氣和冷卻水的流量，確保設備的安全運行和能效優化。



HVAC系統：在建筑和空調行業中，進口氣動調節閥用于暖通空調系統中的流體流量和溫度控制。它們可用于調節冷卻水、供暖水和空氣的流量，以實現舒適的室內環境和能源節約。



總體而言，進口氣動調節閥適用于需要精確控制流體流量、壓力和溫度的工業和商業應用。它們提供可靠的流體控制解決方案，具有穩定性、耐用性和響應速度快的特點。具體應用場景和要求應根據實際需求和系統參數來確定，并參考相關的標準和規范。

美國米勒氣動調節閥使用案例
