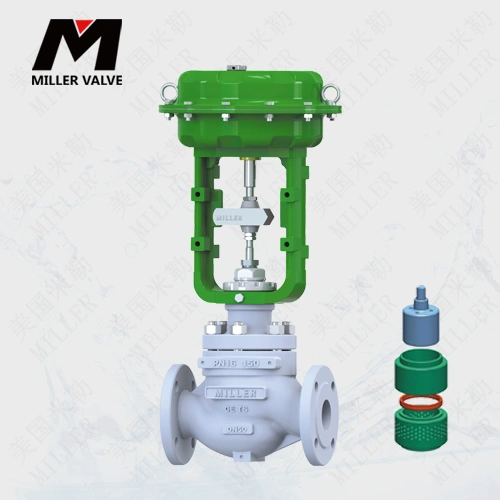

美國米勒進口氣動壓力調節閥是一款通過PID輸出4-20MA信號來控制閥門流體的壓力調節大小。進口氣動壓力調節閥采用多孔式低噪音調節閥，套筒導向，壓力平衡式閥芯。是一種動態穩定性好，適合于苛刻工況的高性能控制閥。因為工況壓差較大介質的流速快對閥內件產生嚴重的沖蝕破壞的同時會產生很大的噪音。于是我們將窗口式的標準套筒改成多孔式套筒，對于液體一般流向是從閥門高進低處，通過多孔節流使介質在套筒內部碰撞，消耗內能降低流速。而對于氣體介質一般采用低進高出，使氣體介質通過多孔套筒的節流之后在閥座后面有一個體積的膨脹，從而把介質的壓力降下來降低流速。
進口氣動壓力調節閥參數
|
公稱通徑 DN(mm) |
DN15~DN600 |
|
允許壓差(MPa) |
≤公稱壓力 |
|
閥體形式 |
S型 |
|
公稱壓力 |
PN1.6~42MPa；ANSI 150~2500LB |
|
連接形式 |
法蘭式 內螺紋 焊接 |
|
密封填料 |
PTFE、PPL 柔性石墨填料等 |
|
閥芯形式 |
多孔式低噪音套筒閥芯 |
|
流量特性 |
曲線特性 |
|
動作范圍 |
直行程 |
|
泄露量Q |
0.01%×閥額定容量 |
|
基本誤差 |
±1% |
|
回差 |
±1% |
|
死區 |
≤1%(可調) |
|
可調范圍 |
50：1 |
|
配置執行機構 |
氣動執行機構 |
|
控制方式 |
調節型(4～20mA控制) |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

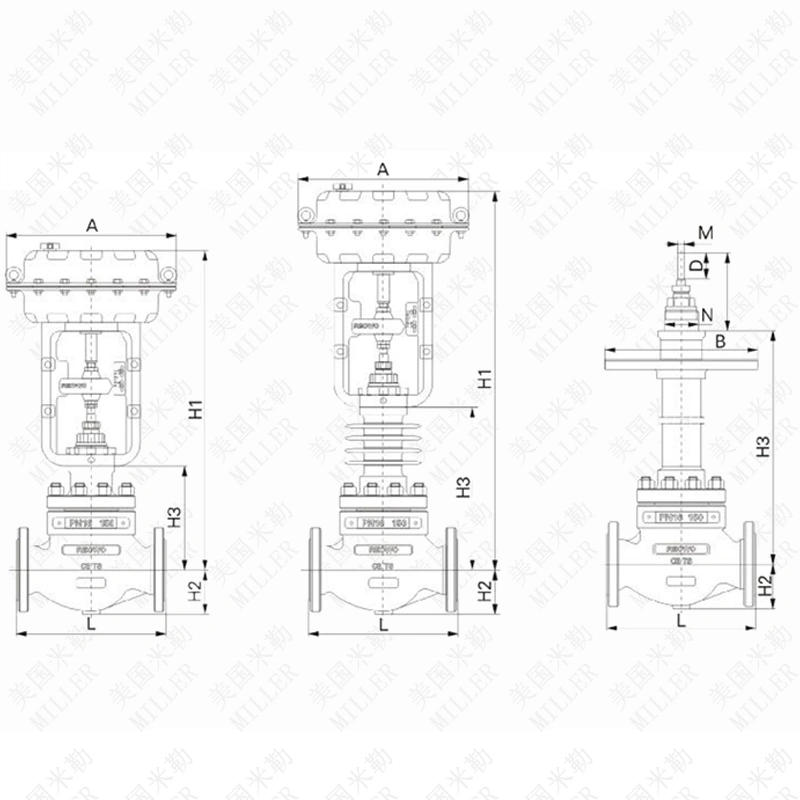

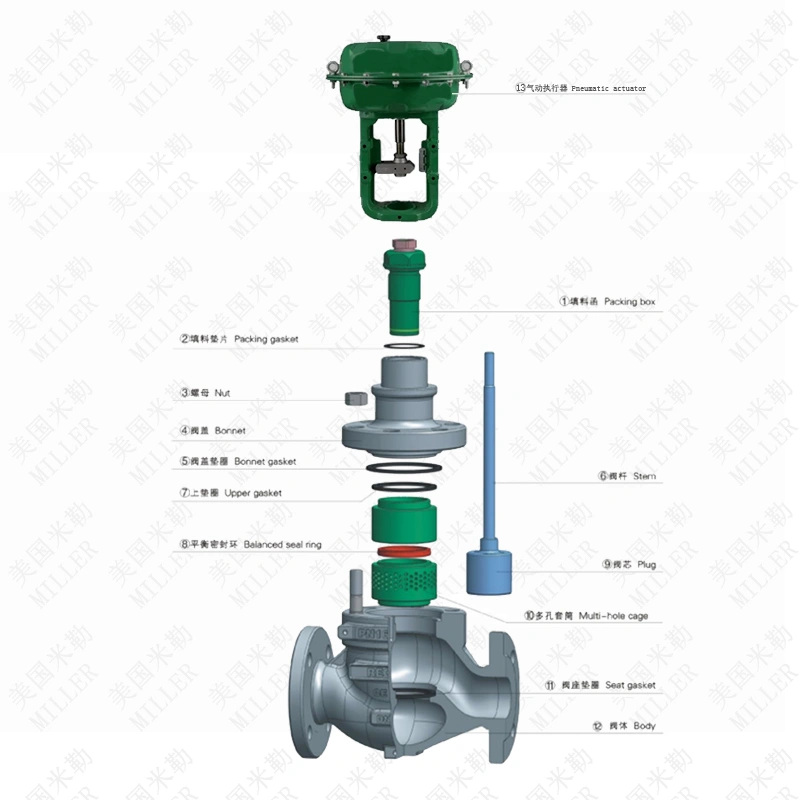

進口氣動壓力調節閥結構圖
進口氣動壓力調節閥連接尺寸
|
閥門尺寸 |
L |
H2 |
A |
標準型 |
散熱型 |
伸長型 |
|||||
|
150LB |
300LB |
600LB |
H3 |
H1 |
H3 |
H1 |
H1 H3=800 |
B |
|||
|
20 |
184 |
194 |
206 |
52 |
290 |
131 |
477 |
266 |
612 |
1226 |
290 |
|
25 |
184 |
197 |
210 |
52 |
290 |
131 |
477 |
266 |
612 |
1226 |
290 |
|
32 |
200 |
210 |
220 |
55 |
290 |
146 |
492 |
281 |
627 |
1226 |
290 |
|
40 |
222 |
235 |
251 |
66 |
290 |
170 |
538 |
303 |
671 |
1246 |
335 |
|
50 |
254 |
267 |
286 |
76 |
290 |
177 |
545 |
312 |
680 |
1246 |
370 |
|
65 |
276 |
292 |
311 |
93 |
365 |
218 |
660 |
343 |
785 |
1367 |
410 |
|
80 |
298 |
317 |
337 |
100 |
365 |
225 |
667 |
350 |
792 |
1519 |
440 |
|
100 |
352 |
368 |
394 |
115 |
365 |
233 |
675 |
358 |
800 |
1519 |
490 |
|
125 |
403 |
425 |
460 |
130 |
475 |
285 |
870 |
440 |
1025 |
1536 |
560 |
|
150 |
451 |
473 |
508 |
145 |
475 |
300 |
885 |
455 |
1060 |
1536 |
630 |
|
200 |
543 |
568 |
610 |
185 |
475 |
334 |
920 |
489 |
1075 |
1536 |
760 |
|
250 |
673 |
700 |
770 |
235 |
590 |
475 |
1245 |
675 |
1445 |
-- |
-- |
|
300 |
737 |
775 |
819 |
240 |
590 |
490 |
1260 |
690 |
1460 |
-- |
|
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
