電磁閥（也稱為電磁閥）是由電流控制的閥門。它們由兩個主要部分組成 - 閥體和螺線管（線圈）。螺線管由纏繞的銅線組成，銅線環繞著帶有可移動閉合柱塞的芯。線圈的任務是通過通過的電流產生磁場，然后磁場移動活塞并打開或關閉閥門。因此，電磁閥使用電流轉換為線性運動。



電磁閥有多種用途。適用于液體和氣體介質 - 用于在分配系統中關閉、打開、計量、分配或混合。經典應用包括加熱系統、灌溉、洗碗機和洗衣機、制冷和空調系統、醫藥、牙科、工業清潔和水箱。



電磁閥采用常見的二通或更復雜的三通和多通結構，用于流量切換和混合。大多數情況下，閥體由黃銅、不銹鋼、鋁甚至塑料制成。購買前務必檢查材料是否適合預期用途并與介質兼容。



閥門設計

該閥由閥體和安裝在其上的線圈組成。入口和出口裝有連接件，因此可以連接到管道上。在閥體內，我們可以找到環、彈簧、柱塞和密封件或隔膜。

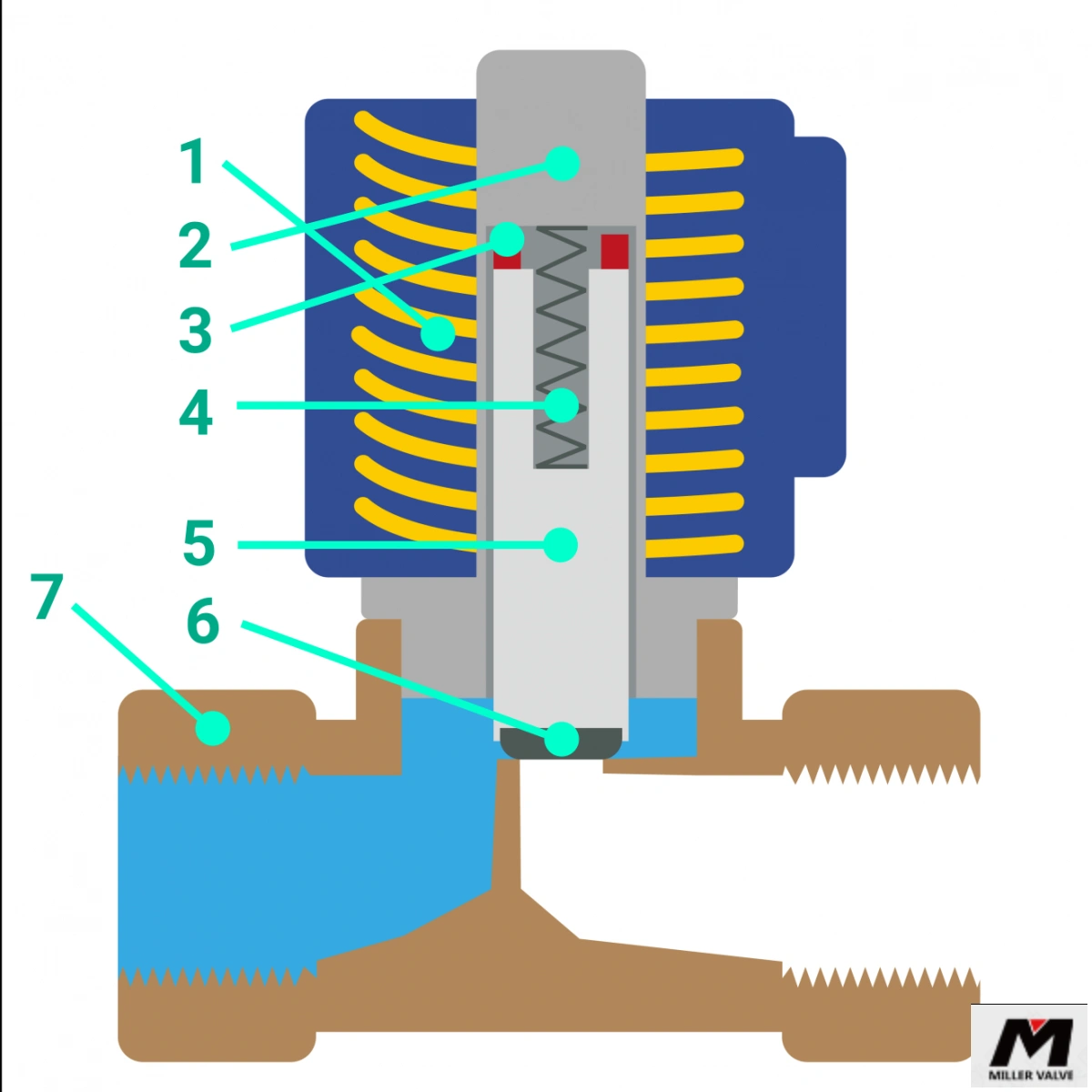

1）線圈 2）電樞 3）屏蔽環 4）彈簧 5）柱塞 6）密封 7）閥體

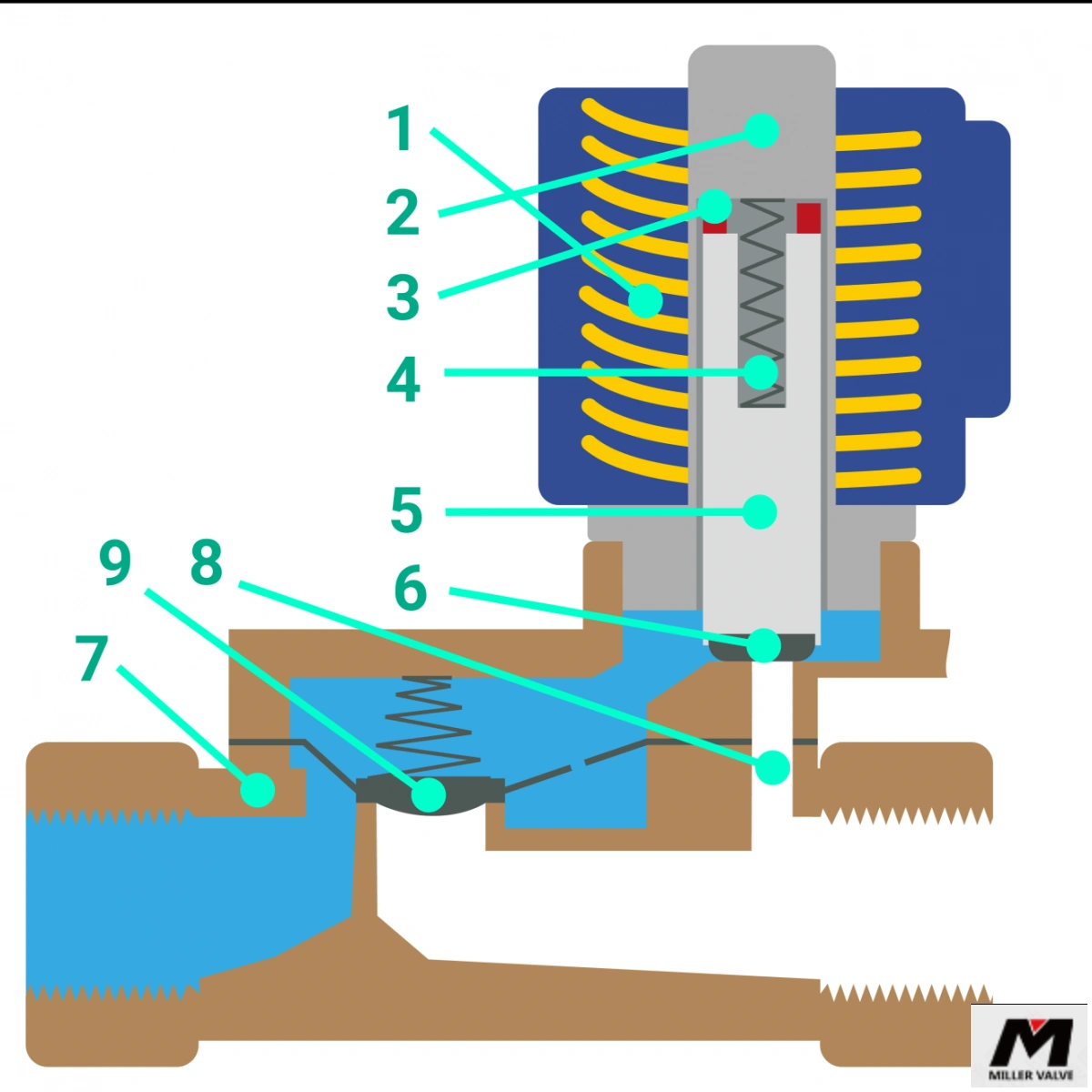

1) 線圈 2) 電樞 3) 屏蔽環 4) 彈簧 5) 柱塞 6) 密封件 7) 閥體 8) 閥體節流孔 9) 隔膜



螺線管的兩個主要類別是 NO 和 NC - 常開和常閉。當向線圈施加電流時，會產生磁場，其強度取決于電流、導線的繞組數和移動鐵芯（也稱為活塞）的材料。磁場移動該柱塞，從而關閉或打開閥門。在沒有電源的情況下，閥門可以關閉或打開。

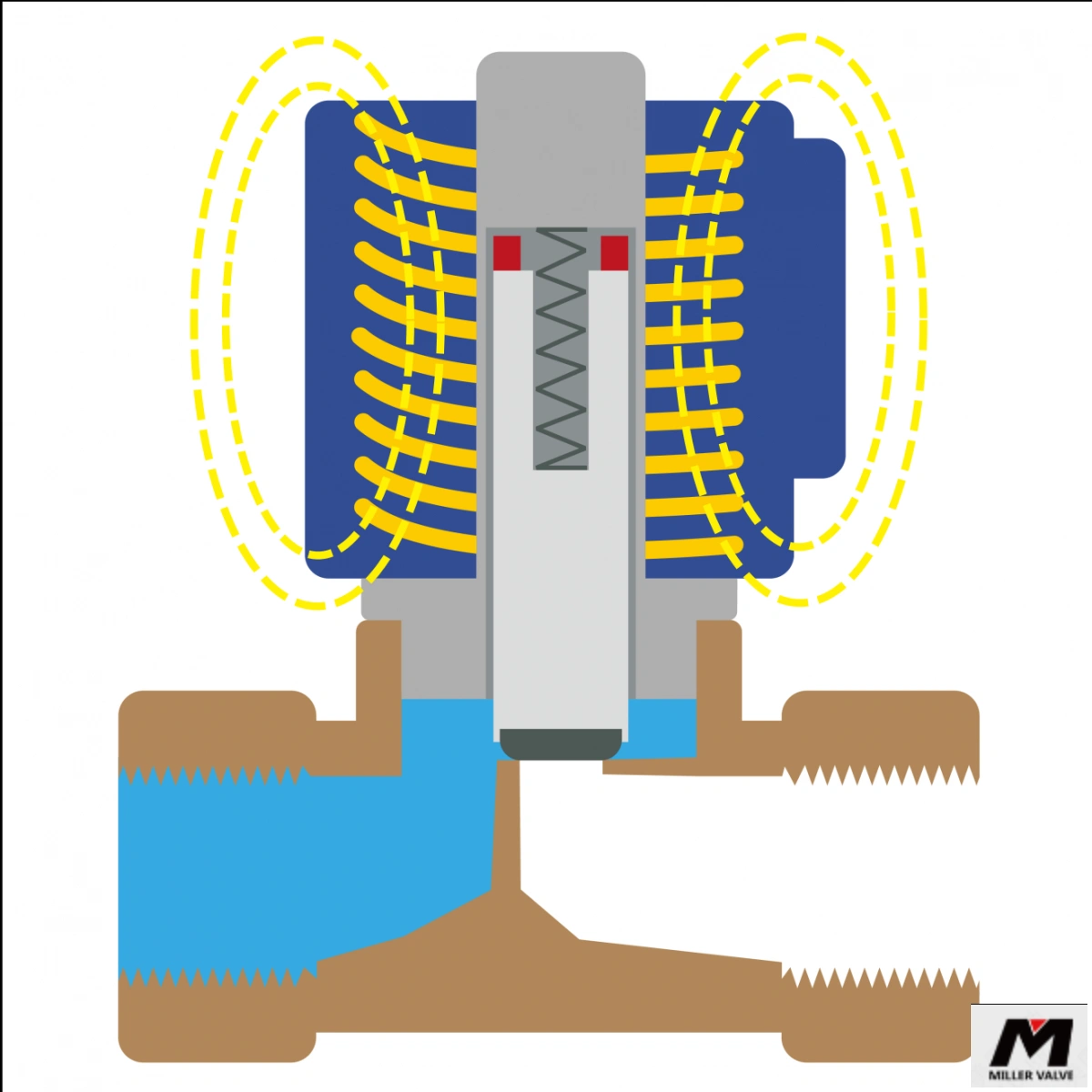

對于常閉閥，當通電時，柱塞會因磁場而被拉起。閥門因此打開以允許介質流動。磁場力使柱塞頂著彈簧升起，而彈簧又將其向下推。當電源中斷時，磁場消失，柱塞彈簧將其壓縮回原來的位置。閥門因此關閉。出于安全原因，這是在發生電源故障時使用更廣泛的變體。

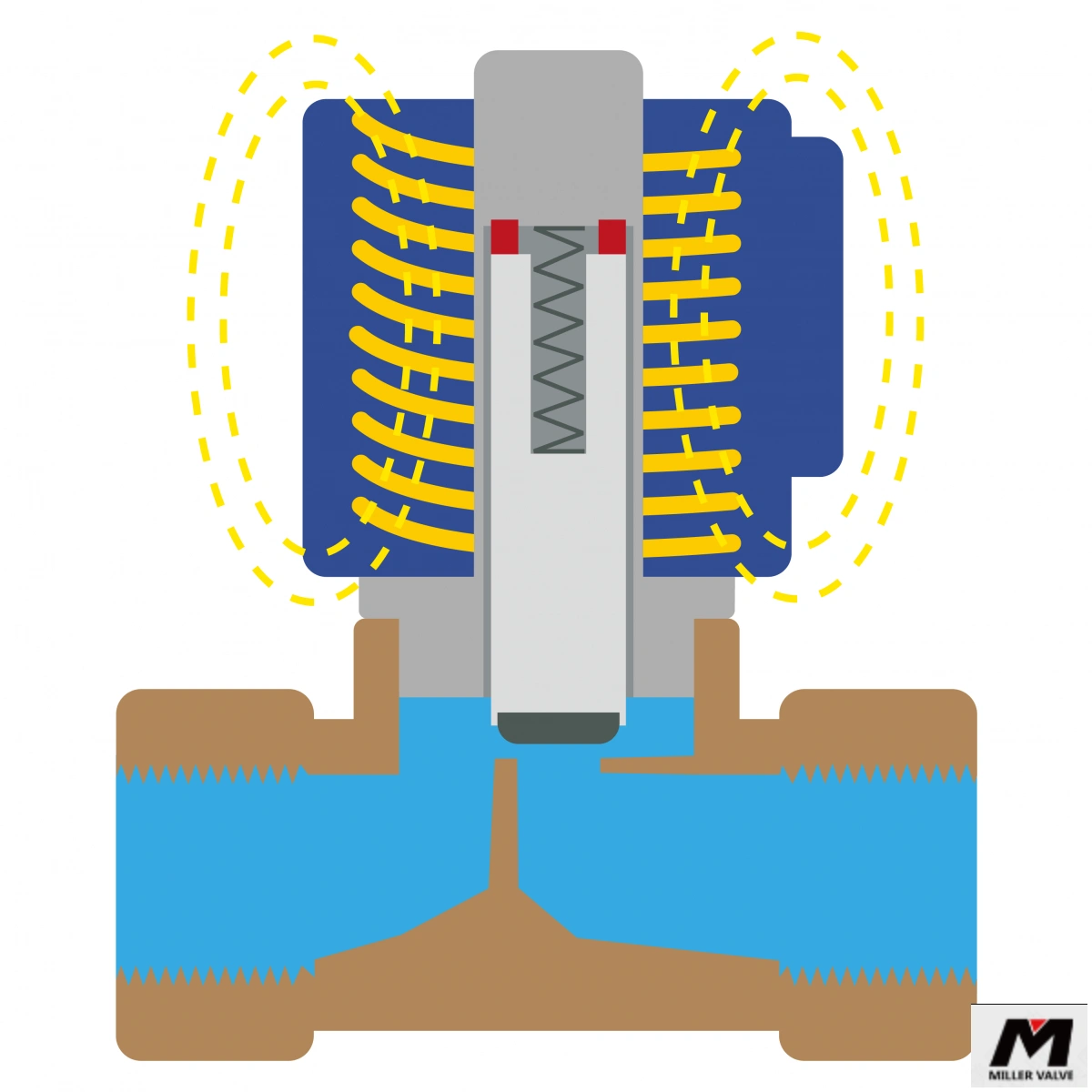

常開閥允許介質在沒有動力的情況下流動。柱塞始終被拉出，介質可以流過閥門。然而，當通電時，磁場會向下推動柱塞并關閉閥門。這種變體主要用于使閥門打開更長時間更節能的應用。





電磁閥的操作方式也不同。它們可以直接操作，其中盤管直接打開孔口，或者它們可以間接操作，即它們由入口和出口之間的壓差控制。他們身體上的箭頭必須指向管道系統中的流動方向。

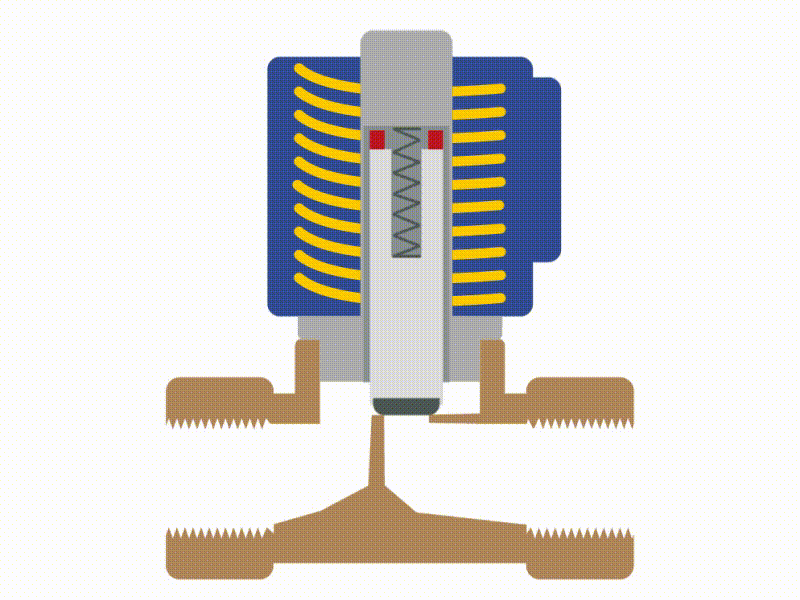

直動式閥門的工作原理非常簡單。對于這個例子，我們將有一個常閉閥。一旦螺線管斷電，它的彈簧就會推動柱塞，然后柱塞關閉閥門的孔口并靠在密封件上。一旦接通電源，線圈就會向上拉動柱塞并打開螺線管。對于常開閥門，情況恰恰相反。



這些螺線管更多地用于沒有高壓的小流量。它們不需要任何壓力或壓差即可運行，因此即使在零管線壓力下也可以使用。







間接操作閥，有時也稱為先導式，根據入口和出口之間的壓差原理工作。在這種情況下，閥口由分隔入口和出口開口的隔膜關閉。隔膜上有一個孔，介質可以通過該孔從入口流入上方的腔室。這平衡了作用在隔膜上的壓力并保持關閉。同樣，我們以常閉閥為例。當閥門未通電時，隔膜被彈簧向下推，隔膜上方腔室中的壓力增加。隔膜因此關閉了閥門，介質無法流動。隔膜上方的腔室通過一個小通道（先導孔）連接到出口開口，該小通道由活塞關閉。當線圈通電時，它將活塞向上提起，允許介質通過先導孔流入出口。因為它比較小的孔口大，隔膜上方的壓力降低，而入口孔口中的壓力保持不變，現在甚至更高。因此，它抬起隔膜并允許介質流入出口。壓差范圍從 0.3 巴到 1 巴。對于常開閥，工作原理恰恰相反。

這些閥門適用于較大的流量。



二通閥是最基本的電磁閥之一。他們身上有一個標示的箭頭，指向的是流向。為了使閥門正常工作，必須遵守這個方向。二通閥用于打開或關閉流量。然而，有時需要更復雜的應用程序，例如混合。為此使用三通閥和多通閥。

三通閥共有三個接口供連接。他們可以在兩個電路之間切換或將兩個電路混合在一起。一些閥門處理這兩種功能，以給定時間需要的為準。螺線管一次始終只連接到兩個端口，介質在給定時刻流過這兩個端口。

配電螺線管

電磁線圈控制哪個輸出連接用于流量。斷電后，介質流經上部出口。如果線圈通電，活塞將被拉起，關閉通往上部出口的路徑，但打開通往下部出口的路徑。媒體被重定向到第二個輸出。



混合電磁鐵

在這種情況下，閥門有兩個入口和一個出口。線圈決定在給定時刻使用哪個輸出。介質從上部輸入流向輸出，無需電源。另一方面，當通電時，線圈將活塞向上拉，停止從上部入口流出并允許從下部入口進入。



通用電磁閥

該閥雙向工作。無論是分配還是混合。但是，只有兩個端口可以同時運行。



托克電磁閥

直接作用

NO - 常開

電源 230 VAC

水、氣、空氣

主體由黃銅制成

線圈由直流電或交流電供電。直流線圈比交流線圈有更多的繞組。它們不易積聚灰塵，初始位置和升高位置的提升力保持不變。然而，消耗的能量和直流線圈的磁力取決于溫度。交流線圈的依賴性較小，但更容易受到會導致線圈發出嗡嗡聲的污染物的影響。它們的特點是切換速度更快。如果活塞被阻塞，線圈可能會過熱。在相同電壓下，交流線圈的電阻小于直流線圈的電阻。



線圈電壓范圍寬。對于直流電，它在 12-48 V 之間，對于交流電，它在 110-230 V 之間。出售的電磁閥通常帶有線圈，但也可以找到沒有線圈的閥門。線圈是完全可更換的，如果現有的線圈停止工作，您可以為每個閥門找到一個替換線圈。更換快速簡便。

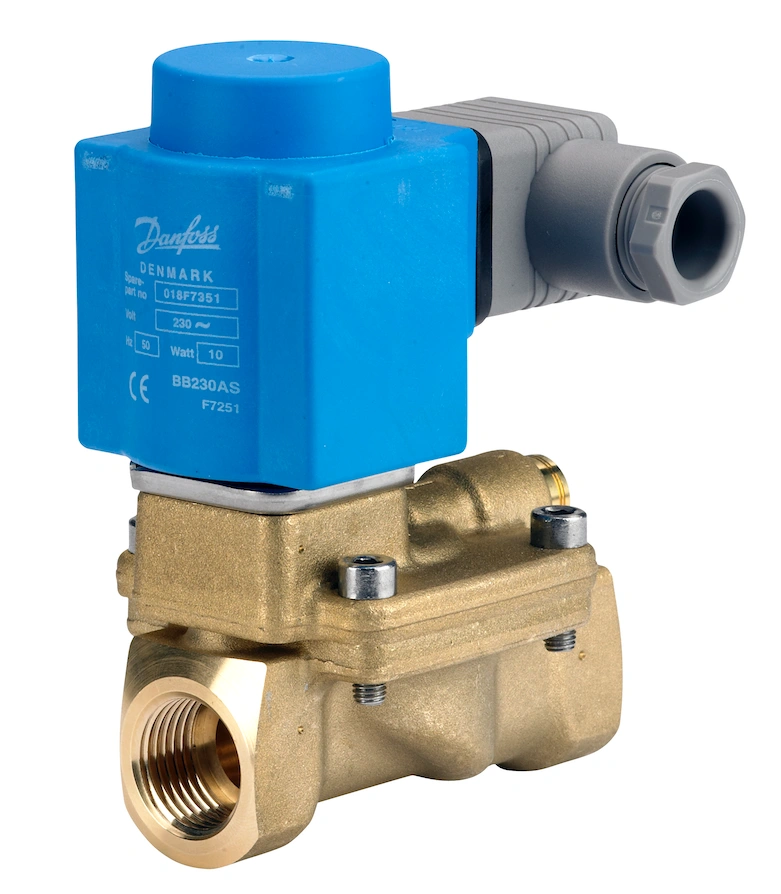

丹佛斯電磁閥

先導式

常閉

電源 230 VAC

水、氣、蒸汽、油

集成過濾器

夾式線圈

密封件和隔膜的材料應始終與介質相容。不同類型的密封總是更適合不同的介質。



NBR - 或丁腈橡膠是合成來源的。它的特點是耐磨性高。它是一種具有高拉伸強度的彈性體。變形概率很低。它適用于水和乙二醇基液體、油和空氣等氣態介質。溫度范圍應介于 -10 和 +90/100°C 之間。



三元乙丙橡膠——乙丙橡膠。它的特點是耐老化、耐臭氧、耐熱和耐紫外線。這里的變形概率很低。溫度范圍比 NBR 寬，從 -30° 到 +140°C。EPDM 最常用于水基和乙二醇基液體以及蒸汽應用。



ViTON - 適用于溫度范圍為 -15 至 220°C 的應用。它是一種氟橡膠材料，可耐受多種化學品，如礦物油、臭氧、燃料、有機溶劑等。它的特點是具有優良的絕緣性能和耐真空性能。它不是很靈活，很容易刮擦。



FKM - 另一種具有與 ViTON 相似特性的氟橡膠材料。溫度范圍為 0 至 100°C。用于水和乙二醇的應用，適用于油和氣態介質，例如空氣。



PTFE - 一種非常耐用的聚合物，溫度范圍為 -10 至 +150°C。用于蒸汽應用。它的特點是具有非常高的耐老化性和耐化學性、高拉伸強度和低摩擦。
