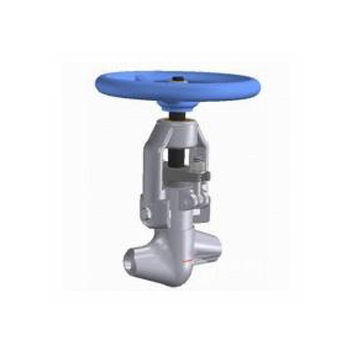

進口高溫截止閥)由閥體、大閥瓣、小閥瓣、閥蓋、均壓環、四分環和閥桿等組成。閥桿組件包括閥桿頭部(閥芯)、閥桿主體、閥桿外套、閥桿內冷卻管、中閥桿和上閥桿。閥芯和閥桿主體螺紋連接后與閥桿外套對焊連接。閥芯的主密封面為球面，在F304H基體上堆焊STL12硬質合金，閥芯的輔助密封面為與閥底座內孔配合的圓柱面，主要起定位和導向作用。主副密封面之間有一環形溝槽，起到空氣隔熱作用。適用于水、蒸汽、油品管路上，具有耐高溫、高壓的特點。
|
計與制造 |
ANSI B16.34 BS1873 |
|
結構長度 |
ANSI B16.10 |
|
法蘭尺寸 |
ANSI B16.5 |
|
對焊連接尺寸 |
ANSI B16.25 |
|
壓力-溫度 |
ANSI B16.34 |
|
試驗-檢驗 |
API 598 |
|
公稱通徑 |
1/2”~24”（DN15~600mm） |
|
壓力等級 |
Class150LB~4500LB |
|
適用溫度 |
-40℃~680℃ |
|
連接方式 |
法蘭，焊接(對焊、承插焊)，螺紋 |
|
操作方式 |
手動，電動，氣動 |
|
閥體材質 |
WCB、CF8、WC6、WC9、A105、F304、F316、F91、F92、P91、P92等 |
|
密封結構 |
軟密封，硬密封 |
|
適用介質 |
水、氣體、油品、蒸汽、液體、顆粒固體等 |
|
公稱壓力PN(Lb) |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
|
300 |
7.7 |
1110 |
5.7 |
815 |
||
|
600 |
15.3 |
2220 |
11.3 |
1630 |
||
|
900 |
23.0 |
3330 |
17.0 |
2445 |
||
|
1500 |
38.4 |
5560 |
28.2 |
4080 |
||
|
2500 |
64.0 |
9255 |
47.0 |
6790 |
||
進口高溫截止閥特點：
1、大閥瓣、小閥瓣分別與閥體中腔及大閥瓣內孔間隙配合，方便導向。。可以避免在高壓差下閥門啟閉時，閥瓣被流體推向一側，導致閥瓣與閥座密封失效，也可避免在*條件下，閥桿彎曲。同時閥瓣在閥體內導向，可保持閥瓣密封面和閥座的同軸度。由于利用了導向的功能，閥體與閥瓣的間隙較大，使閥瓣升降靈活無卡阻。
2、由于閥門開啟時小閥瓣先開啟，降低了閥門的開啟力矩，既降低了錐齒輪傳動裝置的力矩，減少了傳動裝置的成本，又減小密封面的磨損。
3、在閥體中腔與自密封填料接觸處堆焊Stellite合金，防止在高溫及自密封填料強烈腐蝕下，造成閥體中腔內壁磨損，可有效的保證中腔的密封。
4、閥桿密封采用柔性石墨編織填料和柔性石墨環，其中首圈和底圈采用柔性石墨編織填料，中問圈填料采用柔性石墨環，以防止石墨受壓后擠入閥體中腔。在填料安裝時，應對填料逐個預壓，以維持
填料良好的密封性。
5、閥桿與立柱之問加裝導向塊，保證閥桿只作升降運行不做旋轉轉動，減小對填料的磨損，保證填料的密封性能。
