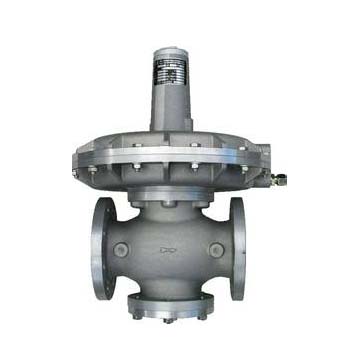

進口氮氣減壓閥(Nitrogen pressure reducing valve)，也叫氮氣調壓閥，是指用于氮氣介質，通過調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現對壓縮空氣的減壓穩壓功能。從流體力學的觀點看，減壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。
1、用于壓縮空氣的管道介質。
2、屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成?？刂凭_。
3、通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。進口壓力不斷變化的情況下，保持出口聽壓力和溫度值在一定的范圍內
|
公稱壓力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
殼體試驗壓力(Mpa)*
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
|
密封試驗壓力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
較高進口壓力(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
出口壓力范圍(Mpa)
|
0.1-1.0
|
0.1-1.6
|
0.1-2.5
|
0.5-3.5
|
0.5-3.5
|
0.5-4.5
|
|
壓力特性偏差(Mpa)△P2P
|
ANSI2365，GB12246-1989
|
|||||
|
流量特性偏差(Mpa)P2G
|
ANSI3568，GB12246-1989
|
|||||
|
較小壓差(Mpa)
|
0.15
|
0.15
|
0.2
|
0.4
|
0.8
|
1.0
|
|
滲漏量
|
X/F(聚四氟乙稀/橡膠)：O滲漏 Y(硬密封)：按ANSI6863
|
|||||
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
400
|
570
|
780
|
1020
|
1500
|
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB/FCB*
|
|
閥座 閥盤
|
2Cr13/304*
|
|
缸套
|
2Cr13/25(鍍硬鉻)/304*
|
|
活塞
|
2Cr13/銅合金/銅合金*
|
|
活塞環
|
合金鑄鐵/對位聚苯*
|
|
導閥座 導閥桿
|
2Cr13/304*
|
|
膜片
|
1Cr18Ni9Ti
|
|
主閥 導閥彈簧
|
50CrVA
|
|
調節彈簧
|
60Si2Mn
|
|
密封墊(X/F/Y)
|
橡膠/聚四氟乙稀/硬質合金
|
|
導閥體 導閥蓋
|
25/304*
|
|

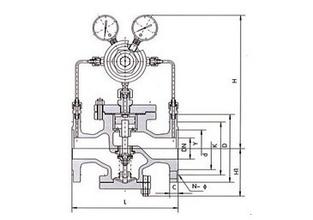

公稱通徑DN
|
外 形 尺 寸
|
|||
|
L
|
H
|
H1
|
||
|
1.6/2.5MPa
|
4.0MPa
|
|||
|
15
|
160
|
180
|
290
|
90
|
|
20
|
160
|
180
|
300
|
98
|
|
25
|
180
|
200
|
300
|
110
|
|
32
|
200
|
220
|
300
|
110
|
|
40
|
220
|
240
|
320
|
125
|
|
50
|
250
|
270
|
320
|
125
|
|
65
|
280
|
300
|
325
|
130
|
|
80
|
310
|
330
|
365
|
160
|
|
100
|
350
|
380
|
365
|
170
|
|
125
|
400
|
450
|
475
|
200
|
|
150
|
450
|
500
|
475
|
210
|
|
200
|
500
|
550
|
515
|
240
|
|
250
|
650
|
560
|
290
|
|
|
300
|
800
|
705
|
335
|
|
|
350
|
850
|
745
|
375
|
|
|
400
|
900
|
780
|
405
|
|
|
450
|
900
|
730
|
455
|
|
|
500
|
950
|
835
|
465
|
|
|
公稱通徑DN
|
外 形 尺 寸
|
|||
|
L
|
H
|
H1
|
||
|
6.4MPa
|
10.0/16.0MPa
|
|||
|
15
|
180
|
180
|
300
|
100
|
|
20
|
180
|
200
|
310
|
105
|
|
25
|
200
|
220
|
31
|
120
|
|
32
|
220
|
230
|
310
|
120
|
|
40
|
240
|
240
|
335
|
135
|
|
50
|
270
|
300
|
335
|
135
|
|
65
|
300
|
340
|
340
|
140
|
|
80
|
330
|
360
|
380
|
170
|
|
100
|
380
|
380
|
185
|
|
|
125
|
450
|
490
|
215
|
|
|
150
|
500
|
490
|
225
|
|
|
200
|
550
|
535
|
260
|
|
|
250
|
650
|
580
|
310
|
|
|
300
|
800
|
725
|
355
|
|
|
350
|
850
|
765
|
395
|
|
|
400
|
900
|
800
|
435
|
|
|
500
|
950
|
/
|
855
|
495
|
進口氮氣減壓閥安裝說明
1、氣體減壓閥安裝必須嚴格按照閥體上的箭頭方向保持和流體流動方向一致。如果氣體不清潔含有一些雜質，必須在減壓閥的上游進水口安裝過濾器(我們建議過濾精度不低于0.5mm)。
2、為了操作和維護方便，氣體減壓閥一般直立安裝在水平管道上。
3、為了防止氣體減壓閥閥后壓力超壓，應在離閥出口不少于4M處加裝一個減壓閥。
4、減壓閥閥前和閥后必須裝截止閥，更換或者維修時開關氣體用
5、氣體如果有冷凝水的話，需要裝汽水分離器，防止冷凝水對減壓閥活塞或者膜片的損壞。
訂貨須知:請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。以上閥門產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為閥門說明書的一部分，供選型參考之用。為了方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務!
