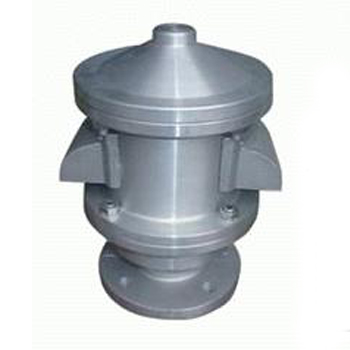

進口阻火吸入閥

　　進口阻火吸入閥產品詳情

　　進口阻火呼吸閥是固定在儲罐頂上的通風裝置，以保證罐內壓的正常狀態，防止罐內超壓或超真空合儲罐遭受損壞，也可減少液體揮發損耗。又名BLF1雙向阻火呼吸閥，HXF1雙嘴阻火呼吸閥。

　　呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性;當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高;罐外的大氣將頂開呼吸閥的負壓閥盤。


　　進口阻火呼吸閥參數：

　　公稱通徑：DN25-DN500

　　公稱壓力：0.6Mpa-4.0Mpa

　　適用溫度：-30℃~60℃

　　適用介質：汽油、煤油、柴油等其它石化化工物料

　　閥體材質：鑄鋼、碳鋼、不銹鋼、鋁合金

　　連接方式：法蘭連接

　　制造標準：GB5908-86;SY7511-87

　　法蘭標準：HG20592-97;JB/T78-94

　　檢驗標準：SY/T0511-1996《石油儲罐呼吸閥》;API2000

　　呼吸閥操作壓力：

等級	A	B	C	D
呼出壓力	+355Pa(36mmH2O)	+980Pa(100mmH2O)	+1765Pa(180mmH2O)	由用戶定
吸入壓力	-295Pa(30mmH2O)	-295Pa(30mmH2O)	-392Pa(40mmH2O)	由用戶定

呼吸閥通氣量和泄漏量

代號	規格mm	50	80	100	150	200	250
	壓力等級P	通氣量m3/h
A	+355	25	60	90	190	340	500
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
允許泄漏量m3/h	≤0.04					≤0.4

HX系列呼吸閥
①呼吸閥代號以HX表示，HXF為阻火呼吸閥代號；
②呼吸閥類型代號以吸入和呼出口有否接管來分類，如下：

代號	類型	代號	類型
HX1	呼吸閥	HXF1	阻火呼吸閥
HX2	帶雙接管呼吸閥	HXF2	帶雙接管阻火呼吸閥
HX3	帶吸入接管呼吸閥	HXF3	帶吸入接管阻火呼吸閥
HX4	帶呼出接管呼吸閥	HXF4	帶呼出接管阻火呼吸閥
HX5	單呼閥	HXF5	阻火單呼閥
HX6	單吸閥	HXF6	阻火單吸閥
HX7	帶接管呼出閥	HXF7	帶接管阻火呼出閥
HX8	帶接管吸入閥	HXF8	帶接管阻火吸入閥

　　進口阻火呼吸閥特性：

　　阻火呼吸閥是較新設計的更新換代產品，具有阻火器與呼吸閥的雙重功能，該閥具有通風量大，泄漏量小，耐腐蝕等特點。

主要連接外形和尺寸

單位：mm

DN	50	80	100	150	200	250	300	400
L	300	450	450	650	850	1000	1100	1250
H(HX1)	280	430	430	530	630	740	820	940
H(HXF1)	350	500	500	600	700	820	900	1020

　　以上就是產品的各項參數、尺寸以及產品詳情，為了方便我公司生產及技術人員為您準確選型。請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務!
