驅動方式：

氣動,電動,手動,渦輪

  連接形式：

對夾式,法蘭

  結構形式：

中線,三偏心,四氟密封,雙偏心

  密封結構：

軟密封,硬密封

  壓力范圍：

1.6MPa

  公稱通徑：

DN50～1200

  常用材質：

鑄鐵,球墨鑄鐵,WCB,不銹鋼等

  品牌：

美國MILLER(米勒)

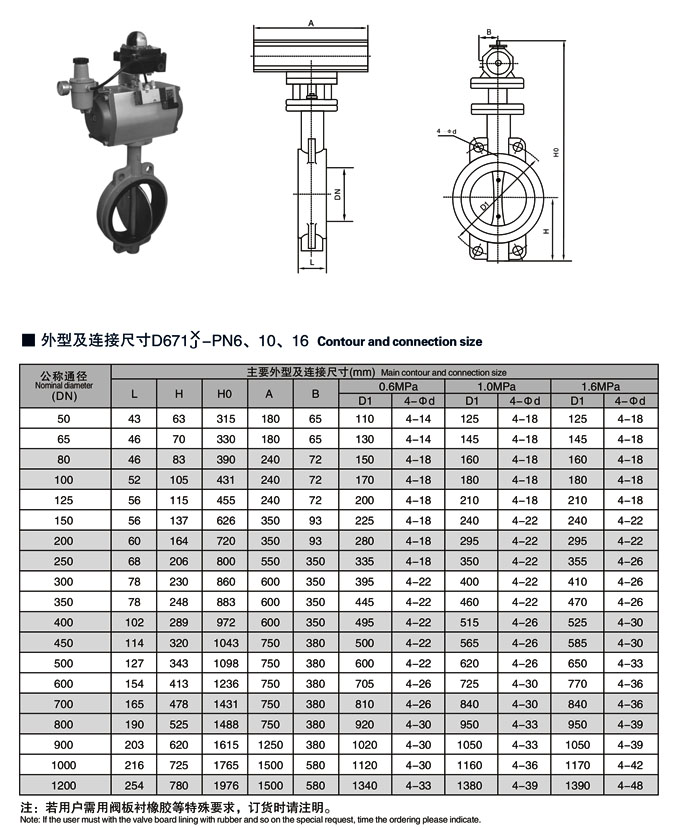

法蘭連接尺寸

GB/T9113.1-2000；GB/T9115.1-2000；JB78

結構長度

GB/T12221-1989

壓力試驗

GB/T13927-2000；JB/T9092-1999

公稱壓力(MPa)

PN1.0、1.6、2.5MPa

閥體形式

直通鑄造閥體

連接形式

法蘭式、對夾式

閥芯形式

蝶板式

密封填料

柔性石墨、聚四氟乙烯

基本誤差

帶定位器：小于全行程的±2%

回差

帶定位器：小于全行程的±2%

控制方式

開關型(開關兩位控制)、調節型(4～20mA控制)

供氣壓力

0.4～0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-30～+70℃

作用形式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

閥體

灰鑄鐵、球墨鑄鐵、鑄鋼、合金鋼、不銹鋼

蝶板

灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料

密封圈

各種橡膠、聚四氟

閥桿

2Cr13、不銹鋼

填料

O型圈、柔性石墨O

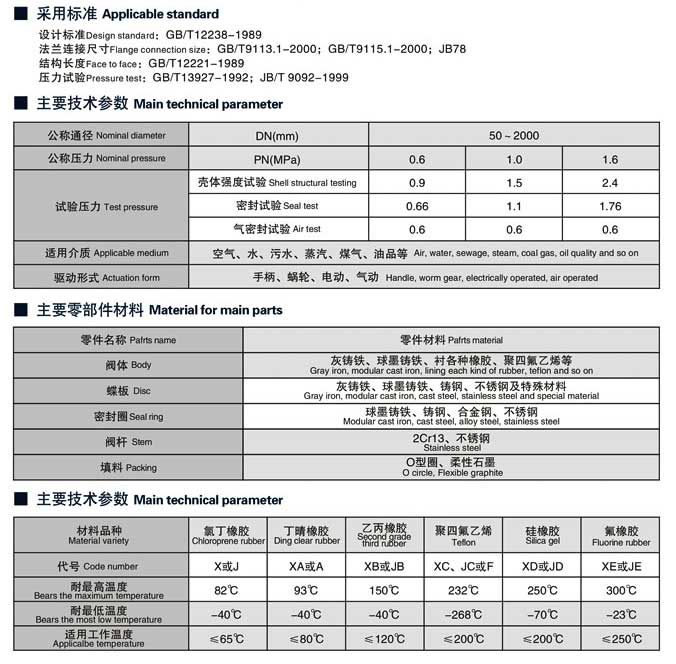

公稱壓力

PN（MPa）

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用介質

空氣、水、污水、蒸氣、煤氣、油品等。

驅動形式

氣動傳動

英語簡稱

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型號代號

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1

N

耐最高溫度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐最低溫度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

適用工作溫度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃
