進口三偏心金屬硬密封蝶

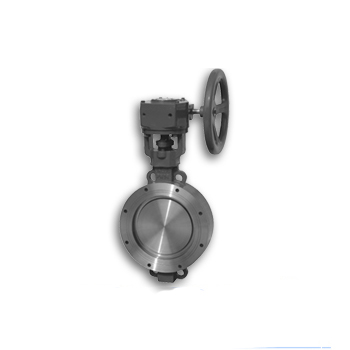

進口三偏心金屬硬密封蝶產品詳情

　　三偏心金屬硬密封蝶閥最高壓力級達(10.0MPa)，適用溫度-20℃--600℃，最大公稱通徑，目前已制造到2400mm。

　　我廠在研制金屬硬密封蝶閥中，發明了三偏心斜錐面全金屬密封圈，密封性能佳，并且能適應介質壓力及溫度突然變化的場合。

　　因該各蝶閥一般是全金屬結構，不含任何石棉，石墨類軟墊料，不會造成對介質的污染，所以特別適用石化、發電、冶金、藥業、飲料、工業的要求。

　　三偏心金屬硬密封蝶閥一般采用手柄、蝸輪、氣動、液動、電動五種傳動方式。

　　這種閥門與管道的連接形式一般為法蘭式和對夾式兩種。

　　三偏心金屬硬密封蝶閥的閥體分為鑄鋼和焊接兩種形式，這種結構型式的蝶閥如果把金屬密封圈換成四氟乙烯作為密封材料，就可成為四氟密封蝶閥。此種蝶閥可以達到零泄漏。

　　蝶閥密封圈采用金屬密封圈，閥座密封面采用本體或直接堆焊材料，密封性能可靠。

　　三偏心金屬硬密封蝶閥PN1.6MPa 氣動蝶閥的連接尺寸和外形尺寸

公稱通徑DN	結構長度		連接尺寸						外形尺寸					重量kg
	法蘭式L1	對夾式L2	D	K	d	c	f	n-1	H1	H2	H3	A	B
80	114	64	200	160	132	20	3	8-18	138	235	380	610	280	98
100	127	64	220	180	156	22	3	8-18	150	250	380	610	280	122
125	140	70	250	210	184	22	3	8-18	180	290	435	765	335	148
150	140	76	285	240	211	24	3	8-22	190	300	435	765	335	198
200	152	89	340	295	266	24	3	12-22	225	335	435	765	335	222
250	165	114	405	355	319	26	3	12-26	257	370	460	870	405	265
300	178	114	460	410	370	28	4	12-26	290	410	460	870	405	276
350	190	127	520	470	429	30	4	16-26	330	485	450	1230	630	315
400	216	140	580	525	480	32	4	16-30	360	528	450	1230	630	465
450	222	152	640	585	548	34	4	20-30	395	560	460	1520	780	490
500	229	152	715	650	609	36	4	20-33	440	595	460	1520	780	560

三偏心金屬硬密封蝶閥PN2.5MPa氣動蝶閥的連接尺寸和外形尺寸

公稱通徑DN	結構長度		連接尺寸						外形尺寸					重量kg
	法蘭式L1	對夾式L2	D	K	d	c	f	n-1	H1	H2	H3	A	B
80	114	64	200	160	132	24	3	8-18	133	235	380	610	280	103
100	127	64	235	190	156	24	3	8-22	150	250	380	610	280	130
125	140	70	270	220	184	26	3	8-26	180	290	435	765	335	160
150	140	76	300	250	211	28	3	8-26	190	300	435	765	335	218
200	152	89	360	310	274	30	3	12-26	225	335	460	870	405	252
250	165	114	425	370	330	32	3	12-30	257	370	460	870	405	290
300	178	114	485	430	389	34	4	16-30	290	410	450	1230	630	350
350	190	127	555	490	448	38	4	16-33	330	485	450	1230	630	350
400	216	140	620	550	53	40	4	16-36	360	528	450	1230	630	495
450	222	152	670	600	548	42	4	20-36	395	560	460	1520	780	530
500	229	152	730	660	609	44	4	20-36	440	595	460	1520	780	605

注：1.氣動裝置和外形尺寸按天津市儀表專用設備廠確定，當采用其他廠家產品時，外形尺寸略有不同。

　　氣動蝶閥產品廣泛應用于：機械設備、化工設備、通用零部件、工業設備、給排水設備、造紙設備、制藥設備、通用設備、石化設備、電力設備、冶金粉末設備、采礦設備、市政設備及電子工業設備等。

　　以上就是產品的各項參數、尺寸以及產品詳情，為了方便我公司生產及技術人員為您準確選型。請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務!
