美國米勒進口電動蝶閥是由電動執行器和對夾式硬密封蝶閥組合而成的，主要連接方式是對夾，節省閥門的價格，連接有娥方便。進口電動蝶閥的閥門采用精密的U形彈性密封圈及三偏心多層次金屬硬密封結構的，密封效果好，蝶板啟閉過程中與閥座摩擦很小，延長了密封面使用壽命。密封面材料采用金屬硬密封結構，耐高溫，耐磨損，可用于蒸汽等高溫介質。電動執行器驅動開關動作，使用方便，有反饋信號輸出給控制器，及時掌握蝶閥開關狀態。調節型電動執行器可以接收控制系統模擬信號4-20mA，比例控制蝶板轉動角度，進行調節控制。
進口電動對夾蝶閥參數
|
公稱通徑 |
DN50-2800mm |
|
公稱壓力 |
PN1.0MPa~15MPa 150LB~900LB |
|
適用溫度 |
三偏心硬密封：-190-550度 |
|
連接方式 |
對夾式 |
|
閥體結構 |
三偏心 |
|
閥體材質 |
鑄鋼，304，316，316L |
|
閥板材質 |
鑄鋼，304，316，316L |
|
閥座襯里 |
PTFE、石墨等 |
|
適用介質 |
水、液體、氣體、油類、酸堿腐蝕性介質 |
|
基本誤差 |
±1% |
|
回差 |
±1% |
|
死區 |
≤1%(可調) |
|
可調范圍 |
250：1 |
|
配置執行機構 |
可配MOL、MHQ MS2等系列角行程電動執行機構 |
|
電源電壓 |
AC220V、110V、DC24V AC380V、414V |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
防爆等級 |
ExdⅡ BT4,ExdⅡ CT6 |
|
防護等級 |
IP65、IP67、可定制IP68 |
|
電源接口 |
2* PF 1/2”2* PF 3/4” |

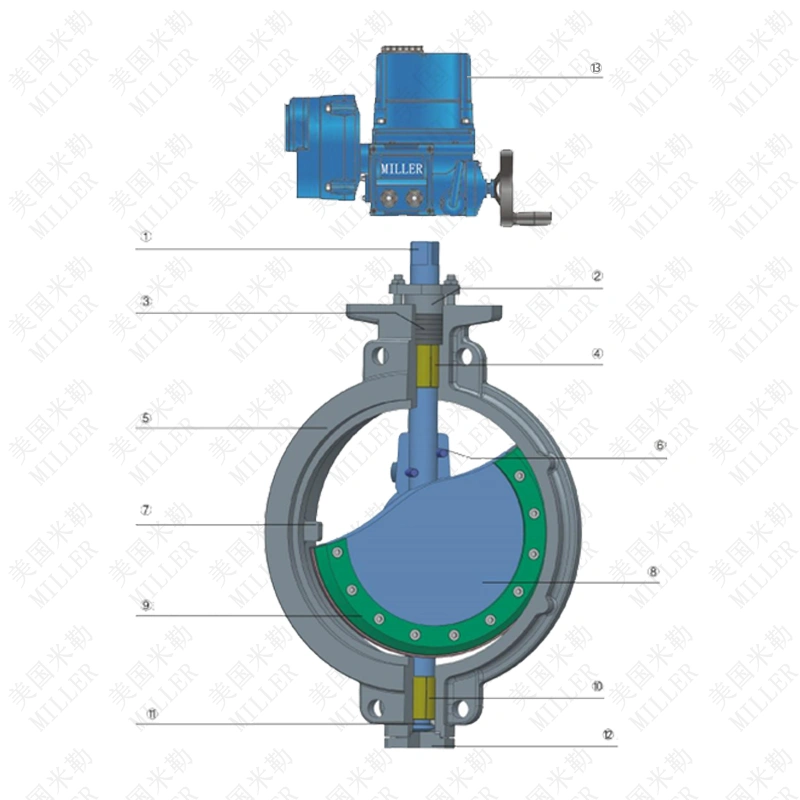

進口電動對夾蝶閥結構圖
|
序號No. |
名稱 |
Name |
材質Material |
|
1 |
閥桿 |
Stem |
17-4PHStainless Steel ASTMA564Gr630 |
|
3 |
填料 |
Packing |
PTFE |
|
4 |
前軸承 |
Front bearing |
316SS Backed Ptfe，hastelloy C Backed Ptfe |
|
5 |
閥體 |
Body |
Carbon Steel A216 Gr WCB Or A105 |
|
8 |
閥板 |
Disc |
Carbon SteelA216 Gr WCB Or A105+Surfacing Ss |
|
9 |
蓋板 |
Cover plate |
Optional:316ss,ALLOY20 |
|
11 |
限位件 |
limit part |
17-4PH Stainless Steel ASTMA564Gr630 |
|
12 |
后閥蓋 |
Back cover |
Carbon SteelA216 Gr WCB Or A105+Surfacing Ss |
|
13 |
執行器 |
actuator |
MOL/MHE/MS2 |

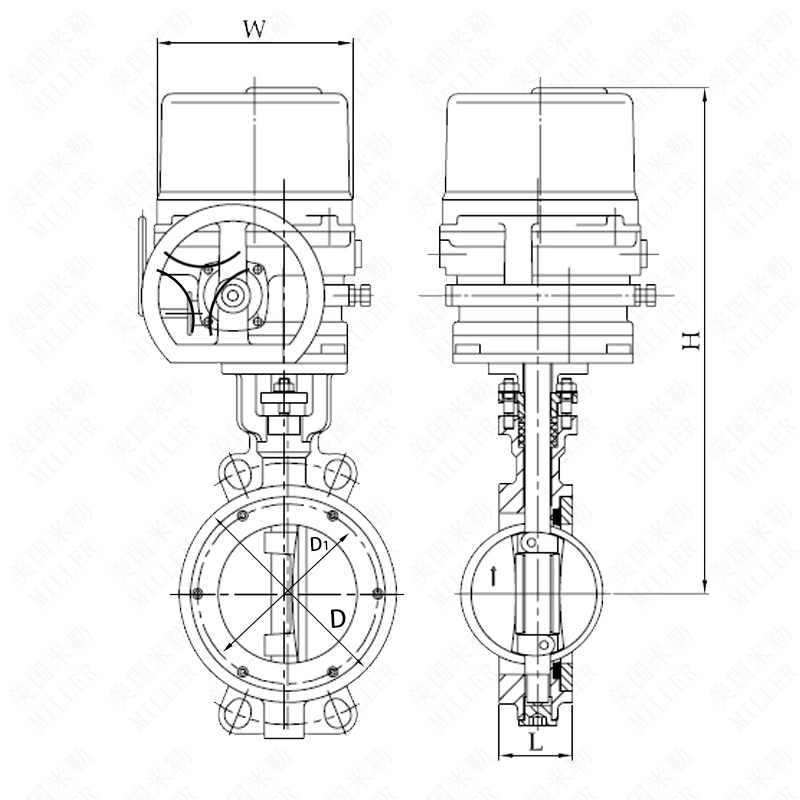

進口電動對夾蝶閥連接尺寸
|
公稱通徑DN(mm) |
尺寸 |
|||||
|
L |
D |
D1 |
H |
H0 |
Z-Φd |
|
|
50 |
43 |
165 |
125 |
82 |
260 |
4-18 |
|
65 |
46 |
185 |
145 |
95 |
280 |
8-18 |
|
80 |
49 |
200 |
160 |
108 |
355 |
8-18 |
|
100 |
56 |
220 |
190 |
125 |
390 |
8-23 |
|
125 |
64 |
250 |
220 |
138 |
490 |
8-25 |
|
150 |
70 |
285 |
250 |
198 |
630 |
8-25 |
|
200 |
71 |
340 |
310 |
236 |
690 |
12-25 |
|
250 |
76 |
405 |
370 |
276 |
830 |
12-30 |
|
300 |
83 |
460 |
430 |
308 |
930 |
16-30 |
|
350 |
92 |
520 |
490 |
340 |
1010 |
16-34 |
|
400 |
102 |
580 |
550 |
374 |
1070 |
16-34 |
|
450 |
114 |
640 |
600 |
384 |
1140 |
20-34 |
|
500 |
127 |
715 |
660 |
448 |
1200 |
20-41 |
|
600 |
154 |
840 |
770 |
490 |
1340 |
20-41 |
|
700 |
165 |
910 |
875 |
542 |
1600 |
24-48 |
|
800 |
190 |
1025 |
990 |
607 |
1780 |
24-48 |
|
900 |
203 |
1125 |
1090 |
665 |
1920 |
28-54 |
|
1000 |
216 |
1255 |
1210 |
731 |
1960 |
28-58 |
|
1200 |
254 |
1485 |
1420 |
842 |
2360 |
32-58 |
以上尺寸僅供參考，按米勒閥門提供的實際尺寸為準
